GL-S系列 安全光栅
型号： GL-S系列
品牌： 日本基恩士KEYENCE
产品描述

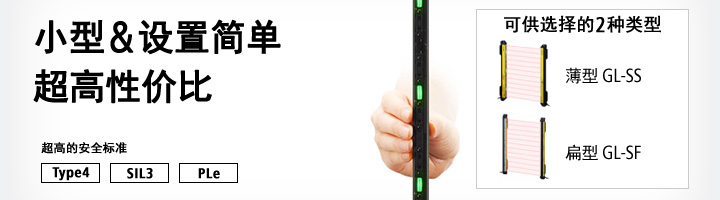

GL-S 系列 如果选择GL-SS薄型，不会减少正面的使用区域，以往光栅正面突出的31.5mm现已改变仅有15mm，方便在狭小空间安装。 快速安裝和简化配线系统。 动作显示灯可通过外部输入点亮绿色、红色、橙色 3 种颜色*，也可作为作业指示灯使用。 外壳防护级 型号 GL-S08FH 类型 扁型 检测精度(最小检测物体) ø25 mm 光轴间距 20 mm 检测距离 0.1 至 2 m 有效开孔角度 最大±3.75°(2 m) 光源 红外 LED(870 nm) 响应时间(ms) 有线同步/单线/光同步(通道 0)时 ON→OFF 6.6*1 OFF→ON 48.7*2 非同步→ON 63.1*3 光同步(通道 A/B)时 ON→OFF 6.9*1 OFF→ON 49.1*2 非同步→ON 64.2*3 检测模式 保护区域内无干扰时接通 同步方式 光同步/ 有线同步(可根据布线加以选择) 防相互干扰功能 光同步: 通过开关设置最多可防止 2 台设备干扰 控制输出 (OSSD 输出) 输出类型 晶体管输出 x 2(PNP/NPN 可通过缆线进行切换) 最大负载电流 300 mA 以下 冗余电压(开启期间) 最大 2.5 V(缆线长度 5 m 时) 关闭时电压 最大 2.0 V(缆线长度 5 m 时) 泄漏电流 最大 200 µA 最大负载容量 2.2 µF 负载接线电阻 最大 2.5 Ω 输入1/2 短路电流: 约 1 mA 电源 电源电压 24 VDC ±20% 脉冲(P-P)10% 以下 Class2 消耗电流(mA) 中心显示灯亮起时 发射器 31*4 接收器 52*4 中心显示灯关闭时 发射器 26*4 接收器 47*4 保护电路 电源反接保护、各输出短路保护、各输出浪涌保护 符合规格 EMC EMS IEC61496-1、EN61496-1、UL61496-1 EMI EN55011 ClassA、FCC Part15B ClassA、ICES-003 ClassA 安全 IEC61496-1、EN61496-1、UL61496-1(Type 4 ESPE) 环境抗耐性 外壳防护级 IP65/IP67 (IEC60529) 过电压类别 II 环境光照 白炽灯：3,000 lux 以下、日光：20,000 lux 以下 使用环境温度 -10 至 +50 °C (无冻结) 存放环境温度 -25 至 +60 °C (无冻结) 使用环境湿度 15 至 85 % RH (无凝结) 存放环境湿度 15 至 95 % RH 抗震性 10 至 55 Hz、双振幅 0.7 mm、X,Y,Z 方向各 20 次扫频 耐冲击性 100 m/s2 (约 10 G)、16 ms 脉冲、X,Y,Z 方向各 1,000 次 材质 主模块外壳 聚芳酯 重量 发射器 95 g 接收器 *1 响应时间(ON → OFF)超过20 ms 时，不能作为符合中国标准GB4584“压力机用光电保护装置技术条件”的型号认证检验合格品使用。 串行连接时的响应时间为所连接的所有GL-S 单个响应时间相加的合计值减去以下数值所得的时间。 型号 GL-S08SH GL-S12SH GL-S16SH GL-S20SH GL-S24SH GL-S28SH GL-S32SH GL-S36SH GL-S40SH 类型 薄型 检测精度(最小检测物体) ø25 mm 光轴间距 20 mm 检测距离 0.1 至 2 m 有效开孔角度 最大±3.75°(2 m) 光源 红外 LED(870 nm) 响应时间(ms) 有线同步/单线/光同步(通道 0)时 ON→OFF 6.6*1 7*1 7.4*1 7.9*1 8.3*1 8.7*1 OFF→ON 48.7*2 49.3*2 50*2 50.6*2 51.3*2 51.9*2 非同步→ON 63.1*3 64.9*3 66.6*3 68.3*3 70*3 71.8*3 光同步(通道 A/B)时 ON→OFF 6.9*1 7.4*1 8.1*1 8.8*1 9.5*1 10.2*1 10.9*1 11.6*1 12.3*1 OFF→ON 49.1*2 49.9*2 50.9*2 52*2 53*2 54*2 55.1*2 56.1*2 57.2*2 非同步→ON 64.2*3 66.3*3 69.1*3 71.9*3 74.7*3 77.5*3 80.2*3 83*3 85.8*3 检测模式 保护区域内无干扰时接通 同步方式 光同步/ 有线同步(可根据布线加以选择) 防相互干扰功能 光同步: 通过开关设置最多可防止 2 台设备干扰 控制输出 (OSSD 输出) 输出类型 晶体管输出 x 2(PNP/NPN 可通过缆线进行切换) 最大负载电流 300 mA 以下 冗余电压(开启期间) 最大 2.5 V(缆线长度 5 m 时) 关闭时电压 最大 2.0 V(缆线长度 5 m 时) 泄漏电流 最大 200 µA 最大负载容量 2.2 µF 负载接线电阻 最大 2.5 Ω 输入1/2 短路电流: 约 1 mA 电源 电源电压 24 VDC ±20% 脉冲(P-P)10% 以下 Class2 消耗电流(mA) 中心显示灯亮起时 发射器 31*4 34*4 36*4 39*4 41*4 44*4 45*4 48*4 50*4 接收器 52*4 56*4 59*4 62*4 64*4 67*4 70*4 73*4 76*4 中心显示灯关闭时 发射器 26*4 27*4 28*4 29*4 30*4 接收器 47*4 48*4 49*4 50*4 51*4 52*4 53*4 54*4 55*4 保护电路 电源反接保护、各输出短路保护、各输出浪涌保护 符合规格 EMC EMS IEC61496-1、EN61496-1、UL61496-1 EMI EN55011 ClassA、FCC Part15B ClassA、ICES-003 ClassA 安全 IEC61496-1、EN61496-1、UL61496-1(Type 4 ESPE) 环境抗耐性 外壳防护级 IP65/IP67 (IEC60529) 过电压类别 II 环境光照 白炽灯：3,000 lux 以下、日光：20,000 lux 以下 使用环境温度 -10 至 +50 °C (无冻结) 存放环境温度 -25 至 +60 °C (无冻结) 使用环境湿度 15 至 85 % RH (无凝结) 存放环境湿度 15 至 95 % RH 抗震性 10 至 55 Hz、双振幅 0.7 mm、X,Y,Z 方向各 20 次扫频 耐冲击性 100 m/s2 (约 10 G)、16 ms 脉冲、X,Y,Z 方向各 1,000 次 材质 主模块外壳 聚芳酯 重量 发射器 90 g 110 g 135 g 160 g 185 g 215 g 245 g 275 g 305 g 接收器 115 g 140 g 165 g 190 g 220 g 250 g 280 g 310 g *1 响应时间(ON → OFF)超过20 ms 时，不能作为符合中国标准GB4584“压力机用光电保护装置技术条件”的型号认证检验合格品使用。 串行连接时的响应时间为所连接的所有GL-S 单个响应时间相加的合计值减去以下数值所得的时间。
安全光栅
特性
简化配线
直接安装架
从广范围了解状态
内置的耐久性与功能性
有线同步: 最大可自动防止 2 台设备干扰
IEC61496-2、EN61496-2、UL61496-2(Type 4 AOPD)
IEC61508、EN61508 (SIL3)、IEC62061、EN62061(SIL CL3)
EN ISO13849-1: 2015(Category 4， PLe)
UL508、UL1998
GB4584
(ON→OFF)
连接 1 台子模块时: 2 ms
连接 2 台子模块时: 4.2 ms
(在光同步系统中设置为通道 A 或 B 时)
连接 1 台子模块时: 2.7 ms
连接 2 台子模块时: 5.7 ms
(OFF→ON)
连接 1 台子模块时: 42 ms
连接 2 台子模块时: 84 ms
*2 响应时间(ON → OFF)超过20 ms 时，不能作为符合中国标准GB4584“压力机用光电保护装置技术条件”的型号认证检验合格品使用。 串行连接时的响应时间为所连接的所有GL-S 单个响应时间相加的合计值减去以下数值所得的时间。
(ON→OFF)
连接 1 台子模块时: 2 ms
连接 2 台子模块时: 4.2 ms
(在光同步系统中设置为通道 A 或 B 时)
连接 1 台子模块时: 2.7 ms
连接 2 台子模块时: 5.7 ms
(OFF→ON)
连接 1 台子模块时: 42 ms
连接 2 台子模块时: 84 ms 当遮光的时间少于80 ms 时，为确保OSSD 的OFF 状态能持续80 ms 以上，响应时间(OFF → ON)变慢，至少为80 ms。
*3 响应时间(ON → OFF)超过20 ms 时，不能作为符合中国标准GB4584“压力机用光电保护装置技术条件”的型号认证检验合格品使用。 串行连接时的响应时间为所连接的所有GL-S 单个响应时间相加的合计值减去以下数值所得的时间。
(ON→OFF)
连接 1 台子模块时: 2 ms
连接 2 台子模块时: 4.2 ms
(在光同步系统中设置为通道 A 或 B 时)
连接 1 台子模块时: 2.7 ms
连接 2 台子模块时: 5.7 ms
(OFF→ON)
连接 1 台子模块时: 42 ms
连接 2 台子模块时: 84 ms “ 非同步 → ON”是指在光同步中使用时，从发射器和接收器未取得同步的状态(顶部和底部光轴二者均为遮光状态)到接通所花费的时间。因在发射器和接收器的同步建立之后，要进行入光
和遮光的判定，响应时间会增长。
*4 不包括控制输出(OSSD)的电流。 各输入开启时，平均每个输入的电流消耗增加 1 mA。
