SK 系列 高精度静电消除传感器
型号： SK 系列
品牌： 日本基恩士KEYENCE
产品描述

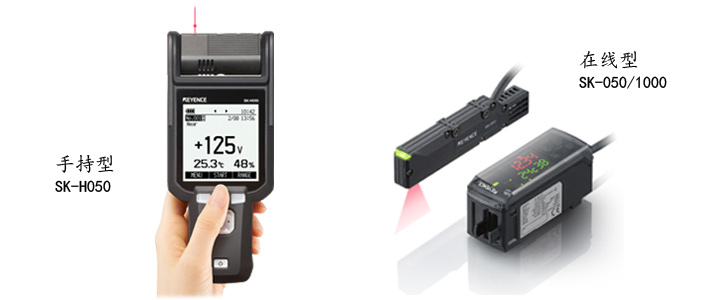

SK 系列 可确认产品不良的原因是否为静电。此外也可确认静电消除效果，能确认静电消除器是否在最佳状态下动作。 采用了不受距离变化影响的V.S.S方式 采用了旋转头，允许弹性的安装 能够适用于流水线内的容许度判断功能 型号 SK-H050 带电电位测量 测量模式 高精度模式、宽范围模式 测量距离 高精度模式 25 mm 宽范围模式 100 mm 测量范围 高精度模式 ±2 kV 宽范围模式 ±50 kV 测量精度 高精度模式 ±10 V*1 宽范围模式 ±100 V*1*2 显示最小单位 0 至 999V : 1 V、1.00 至9.99 kV : 0.01 kV、10.0 kV 以上 : 0.1 kV 采样周期 约1.4 ms 温度测量 测量范围 0至40°C 测量精度 ±1°C*3 显示最小单位 0.1°C 采样周期 1 s 湿度测量 测量范围 10% 至85% RH 测量精度 ±5% RH*3 显示最小单位 1% RH 采样周期 1 s 静电消除 监控功能 离子平衡 测量模式 离子平衡测量范围 ±1 kV*4 测量精度 ±10 V*4*5 测量电压显示最小单位 1 V*4 静电清除时间 测量模式 充电电压 ±1400 V*4 静电消除时间显示最小单位 0.1 s*4 测量时间 0 至99 s*4 激光分类 1类激光产品 (IEC60825-1: 2014 FDA(CDRH)Part1040.10*6) PC 接口 USB2.0 全速 电源 五号碱性干电池2 个 电源 工作时间 8 小时 (带电电位测量模式时) 环境抗耐性 环境温度 0 至 +40 °C (无冻结、无凝结) 相对湿度 10 至 85 % RH (无凝结)*7 材料 SK-H050 : PC-ABS、PC、SUS/SK-H055 : PC、SUS、PTFE、PVC 重量 SK-H050：约 240 g、SK-H055：约 220 g *1 高精度模式时±100 V 以下、宽范围模式时±1 kV 以下的情况。其他范围为±10% (显示值)。以0.8 s 响应时间测量时的值。 型号 SK-050 带电电位测量 测量模式 高精度模式、宽范围模式 参考距离 高精度模式 25 mm 宽范围模式 100 mm 测量距离 高精度模式 5 至50 mm 宽范围模式 60 至120 mm 测量范围 高精度模式 ±2 kV*1 宽范围模式 ±50 kV*1 测量精度 高精度模式 ±10V 宽范围模式 ±100 V*2*3 采样周期 约1.4 ms 温度测量 测量范围 0至50°C 测量精度 ±1°C*4 显示最小单位 0.1°C 采样周期 1 s 湿度测量 测量范围 10% 至85% RH 测量精度 ±5% RH*4 显示最小单位 0.1% RH 采样周期 1 s 静电消除 监控功能 离子平衡 测量模式 离子平衡测量范围 ±1 kV*5 测量精度 ±10 V*5*6 测量电压显示最小单位 1 V*5 环境抗耐性 环境温度 0 至 +50 °C (无冻结、无凝结) 相对湿度 15 至 85 % RH (无凝结) 材料 主体外壳 : PC、金属部 : SUS、电缆 : PVC 重量 约 35 g *1 即便在测量范围内，与检测目标之间的距离比参考距离近时，也无法测量到测量范围上限。 型号 SK-1000 SK-1050 类型 DIN 导轨安装 主装置/ 扩展装置 主装置 扩展装置 显示 显示最小单位 0.001 kV 显示范围 ±99.999 kV 至99 kV (可4 级切换) 模拟电压输出 ±5 V、1 至5 V、0 至 5 V、输出阻抗100 Ω*1 无 模拟电流输出 4 至20 mA、最大负载电阻350 Ω*1 控制输入 零位偏移输入 非电压输入-voltage input*2 计时输入 复位输入 通道输入 控制输出 判断输出 集电极开路输出 (可切换NPN/PNP、可切换N.O./N.C.)*3 警报输出 集电极开路输出 (可切换NPN/PNP、N.C.)*3 电源 电源电压 10 至30 VDC、含纹波电流 (P-P)10%*4 Supplied from main unit*4 耗电量 1650 mW 以下 (30 V 时 55 mA 以下) (不含各输出的负载电流)*5 1170 mW 以下 (30 V 时 39 mA 以下) (不含各输出的负载电流)*5 环境抗耐性 环境温度 0 至 +50 °C (无冻结、无凝结) 相对湿度 15 至 85 % RH (无凝结) 材料 主体外壳/ 前盖 : PC 、触键 : POM、电缆 : PVC 重量 约 150 g (含附属品) 约 140 g (含附属品) *1 选择±5 V、1 至5 V、0 至5 V、4 至20 mA 其中之一使用。 型号 SK-035 SK-200 类型 感测头 控制器 测量方法 V.S.S. 方法 测量模式 高精度模式,宽范围模式 测量范围 高精度模式 0 至 ±5 kV 宽范围模式 0 至 ±30 kV 测量精度 高精度模式 ±10 V*1*2 宽范围模式 F.S. 的 ±3%*3*2 模拟电压输出 输出电阻 高精度模式 ±5 V 宽范围模式 ±3 V 输出电阻 100 Ω 取样时间 0.1 秒 控制输入 类型 程序 (P1, P2, P3)，定时，保持重置 信号 NPN 或无电压接触信号 控制输出 公差判断 高/进行/低，NPN : 最大 100 mA (最大 40 V) N.O. 响应时间 0.2 秒 (平均测量数 : 1) 主要功能 对 SJ-F020 扇型静电消除器风的反馈输入，测量模式选择，平均测量数设定，不同的保持， 控制输出 警报输出 NPN : 最大 100 mA (最大 40 V) N.C. 额定 电源电压 24 VDC ±10 % 消耗电流 600 mA 以下 环境抗耐性 环境温度 0 至 +50 °C 相对湿度 35 至 85 % RH (无凝结) 材料 特殊聚碳酸酯 聚碳酸酯 重量 约 330 g (包括 3 m 缆线) 约 900 g *1 在 8 至 12 mm 的测量距离和对一个 ±100 V 或以下的静电荷测量得到。当电荷为 ±100 V 至 ±5 kV 时，测量精度是测量值的 ±10%。高精度静电消除传感器
特性
*2 满足测量精度的范围为±30 kV。
*3 25°C、50% RH 时
*4 需要使用 SK-H055。
*5 ±100 V 以下时。其他范围为±10% (显示值)。
*6 按照FDA(CDRH)Laser Notice No.50的规定，根据IEC60825-1基准实施分类。
*7 使用SK-H055 时为 10 至 60 % RH
*2 高精度模式时±100 V 以下、宽范围模式时±1 kV 以下的情况。其他范围为±10% (显示值)。以平均次数 256 次测量出的值。
*3 满足测量精度的范围为±30 kV。
*4 25°C、50% RH 时
*5 需要使用OP-87934。
*6 ±100 V 以下时。其他范围为±10% (显示值)。
*2 将任意的输入分配到4 根外部输入线后使用。非电压输入额定值为ON 电压2 V 以下、OFF 电流0.02 mA 以下。电压输入额定值为输入最大额定值30 V 以下、ON 电压7.5 V 以上、
OFF 电流0.05 mA 以下。
*3 NPN 集电极开路输出额定值为最大50 mA/ch (安装扩展装置时为20 mA/ch)30 V 以下残余电压1 V 以下 (包含主装置在内扩展6 台以上时为1.5 V 以下)PNP 集电极开路输出额定值
为最大50 mA/ch (安装扩展装置时为20 mA/ch)电源电压以下残余电压2 V 以下 (包含主装置在内扩展6 台以上时为2.5 V 以下)
*4 包含主装置在内扩展6 台以上时请使用电源电压20 至30 V。
*5 8 台+ DL 连接时，变为最大11.3 W。
上下限设定，面板锁定，程序选择。
*2 环境温度固定在 25°C 时。
*3 在 68 至 72 mm 的测量距离测得。当电荷为 ±10 kV 至 ±30 kV 时，测量精度为 F.S. 的 ±5%。
