TR-W 系列 触摸屏无纸记录器
型号： TR-W 系列
品牌： 日本基恩士KEYENCE
产品描述
TR-W 系列 通过触摸屏直观操作。 翻页 书写 比较 10 英寸面板安装型主体 10 英寸便携型主体 PC 软件 5 英寸面板安装型主体 5 英寸便携型主体 手写笔 测量单元 I/O 单元 AC 适配器（便携型专用）: SJ-U2 只需触摸屏幕并滑动手指，即可查看过去的波形（滑动滚屏） [面板向上位置] 自动差分保存 USB 内存 关于保存功能的详情，请点击这里 产品阵容包括最多可增设至80通道的10英寸型和紧凑轻便的5英寸型两种。请根据需要进行选购。 型号 TR-W1000 TR-W1050 TR-W500 TR-W550 类型 触摸型无纸记录仪 10 英寸 面板安装型 触摸型无纸记录仪 10 英寸 便携型 触摸型无纸记录仪 5 英寸 面板安装型 触摸型无纸记录仪 5 英寸 便携型 显示 10.4 英寸 TFT 液晶 640 × 480 (VGA) 5.7 英寸 TFT 液晶 640 × 480 (VGA) 背光灯 方式 白色 LED 寿命 约 70,000 小时 (25 °C) 触摸屏 动作力 0.8 N 以下 寿命 1,000 万次以上 主体缓存容量 700 MB (不挥发) 扩展内存 USB 闪存*1 接口 Ethernet 100BaseTX 串行通讯 RS-422A/RS-485 可以连接的单元台数 测量单元 10 台 2 台 I/O 单元 4 台 1 台 最大测量频段数 温度/电压 80 ch*2 16 ch*2 脉冲 8 ch*2 4 ch*2 Modbus 128 ch 演算 32 ch 最大输入输出点数 输出 32 点*2 8 点*2 输入 16 点*2 4 点*2 时间轴精度 ±5 ppm 日历计时器精度 ±15 秒/月 (25 °C) 显示语言 简体中文/繁体中文/英语/日语 联网功能 FTP 客户端/FTP 服务器、SMTP 客户端 (电子邮件发信)、HTTP 服务器 (Web 服务器)、DHCP 客户端、SNTP 服务器/SNTP 客户端、ModbusTCP (客户端/服务器)*3、ModbusRTU (主动/从动)*3 耐电压 电源端口 - FG 端口・盒子之间 1,500 VAC (50/60 Hz)、1 分钟 绝缘电阻 5 MΩ 以上 (500 VDC) 使用面板厚度 2 至 26 mm ― 2 至 26 mm ― 额定 电源电压 24 VDC ±10 %、纹波 (P-P) 10 % 以下 100 至 240 VAC ±10 %、50/60 Hz (专用 AC 适配器 SJ-U2) 24 VDC ±10 %、纹波 (P-P) 10 % 以下 100 至 240 VAC ±10 %、50/60 Hz (专用 AC 适配器 SJ-U2) 消耗电流 1.2 A 以下 ― 0.8 A 以下 ― 功率消耗 ― 90 VA 以下 ― 70 VA 以下 环境抗耐性 外壳防护级 IP64*4 ― IP64*4 ― 环境温度 0 至 +50 °C 0 至 +40 °C 0 至 +50 °C 0 至 +40 °C 相对湿度 20 至 85 % RH (无凝结)*5 抗震性 根据 JIS B 3502 (IEC 611312) 重量 约 4.2 kg*6 约 6.8 kg*6 约 1.5 kg*6 约 2.8 kg*6 *1 请使用基恩士的推荐产品。触摸屏无纸记录器
特性
产品阵容
主体以及附属品
TR-W1000
TR-W1050
TR-H1
TR-W500
TR-W550
OP-84416测量、控制单元
TR-TH08
TR-C48通用选购件
10 英寸保护膜: OP-84415
5 英寸保护膜: OP-84414
USB 内存, 1 GB: OP-87502便携型, TR-W1050/550

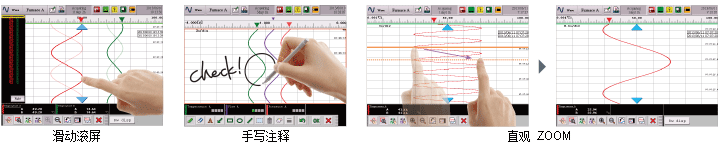

通过触摸屏进行直观操作
任何人都可通过触摸屏随心所欲地直观操作记录仪。
可使用手写笔，在画面上直接用手写入注释（手写注释）
只需触摸放大图标，即可通过直观的滑动操作实现波形缩放（直观缩放）

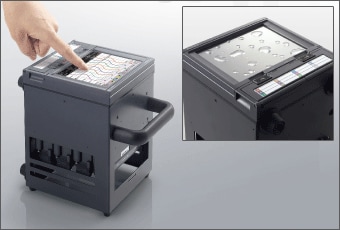

面板向上位置 / 防水滴
除了通常的垂直位置，便携型记录器还可以在面板向上的位置使用，从而在各种测量条件下实现顺畅的触摸屏操作。
[防水滴]
触摸屏表面设计成为防水滴模式，确保了在面板向上位置操作时无需任何担心。
只需将 USB 内存插入到 TR 中，即可自动保存之前没有备份的差分数据。无需事先记住繁琐的保存操作和备份记录。
可通过 USB 内存，将数据从主体传输到电脑中。保存到 USB 内存时，如仅从主体中取出未传输的数据，则可使用自动差分保存功能。

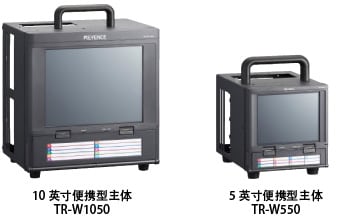

关于PC 应用的详情，请点击这里可供选择的2种产品阵容
*2 连接最大可以连接的单元台数时的频段数以及点数。
*3 无法同时使用 ModbusTCP (客户端结构) 和 ModbusRTU。
*4 只限关闭显示面板 (只限配备打印机的类型) 以及操作部护罩状态下的面板表面。
*5 当周围温度超出 40 °C 时，请在绝对湿度为 40 °C 85 % RH 的条件下使用。
