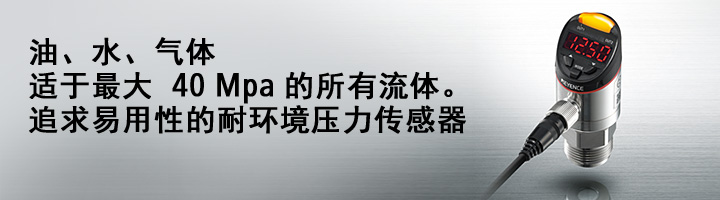

GP-M 系列 超强型数字压力传感器
型号： GP-M 系列
品牌： 日本基恩士KEYENCE
产品描述
GP-M 系列 任何人从任何方向（“ 从上方看”、“ 从前面看”及“ 从下方看”） 都可以很容易地读取相同的结果。 锁定后可以旋转显示器部分 对3个项目进行选择 [汽车] 模具真空抽取确认 …防止产生裂痕和气孔 液压油缸的压力管理 …防止成型不良（防止产生缺料和裂痕） 淬火水涂抹的压力管理 …产品硬度不良、形状异常 [金属] 冷却液排放压力确认 …防止火灾、刀具折断和加工不良 清洗水压 …防止清洗不良/ 废液溢出 模具液压钳压力管理 …防止品质恶化/ 模具跌落破损后产生气孔 [树脂、橡胶、玻璃] 液压油缸的压力管理 …防止成型不良（缺料） 油缸齿轮润滑油压力管理 …防止齿轮部烧焦 [食品药品化妆品] 清洗液的供给压力管理 …防止清洗不良 滚轮压力管理 …面条粗细的品质管理 型号 GP-M001 GP-M010 GP-M025 GP-M100 GP-M250 GP-M400 额定压力 -100 至 +100kPa -0.1 至 +1MPa -0.1 至 +2.5MPa 0 至 +10MPa 0 至 +25MPa 0 至 +40MPa 能够显示的范围 -120.0 至 +120.0kPa -0.210 至 +1.110MPa -0.360 至 +2.760MPa -1.00 至 +11.00MPa -2.50 至 +27.50MPa -4 至 +44.00MPa 零切割压力值 ±0.5% of F.S. 爆裂压力 1.5MPa 15MPa 35MPa 100MPa 显示器分辨率 0.1kPa 0.001MPa 0.01MPa 液体类型 不会腐蚀液体接触部分的气体或液体 不会腐蚀液体接触部分的液体 压力类型 测量计压力 精度 F.S. 的 ±1.0% 或更小*1 重复精度 F.S. 的 ±0.3% 或更小*2 温度特性 F.S. 的 ±0.6%/10°C 连接直径 G3/4(可更换为 R 公式 1/8、R 公式 1/4、R 公式 3/8、G 母式 1/4、NPT 公式 1/8 及 NPT 公式 1/4 适配器。) 箱旋转角度 最大 330° 介质温度 -20 至 +100 °C (无冻结/ 冷凝)*3 电源电压 10-30 VDC，纹波(P-P)：最大 10%，Class 2 LPS 消耗电流 50 mA 或更小(24 V 时：32 mA 或更小，12 V 时：48 mA 或更小。不包括负载)*4 显示方式 4 列红色数字 LED/ 允许垂直反转显示器 工作显示灯 工作指示灯(输出 1)(橙色)，工作指示灯(输出2)(橙色) 滞后 在滞后模式下：可变(接通点和断开点之间的差值即为滞后) 响应 控制输出 可从 3 至 5000 ms 之间选择 模拟输出 上述值 + 2 ms(90% 响应) 输出 输出 1 控制输出 NPN/PNP 开路集电极(可选)，最大 250 mA(最大 30 V) 输出 2 替 控制输出 模拟输出 4-20 mA，最大负载电阻 500 Ω(当电压大于 20 V 时)*5 环境抗耐性 外壳防护级 IP67 耐压能力 400 kPa 4 MPa 10 MPa 30 MPa 50 MPa 环境温度 -20 至 +80 °C (无冻结、无凝结) 相对湿度 35 至 85 % RH (无凝结) 抗震性 IEC60068-2-6 20G(10 至 2000 Hz，X、Y 和 Z 方向各 2 小时) 耐冲击性 IEC60068-2-27 50G (11 ms、X,Y,Z 方向各 3 次) 材质属性 浸湿部分 压力孔：SUSXM7，膜片压力孔：Al2O3(氧化铝)，O 形环：FKM 其它部分 罩壳金属部分：SUS304、SUS303， 罩壳塑料部分：PPSU， 气孔 ：PTFE、镀镍黄铜。 罩壳金属部分：SUS304、SUS303， 罩壳塑料部分：PPSU 适用线缆 M12 连接器 4 针 重量 约 150 g *1 这是在 23°C 的稳定环境下，考虑线性度 + 滞后 + 重复精度所得的值。超强型数字压力传感器
特性
易于使用
易于安装
易于选择
GP-M 系列 超强型数字压力传感器 产品应用
以品质改善为目的的各类应用
脱模剂排放确认…防止产生裂痕和气孔
射出压力/合模压力确认…防止产生裂痕和气孔
模具内脱气确认…防止产生缺料
线圈冷却水压力管理…防止线圈破损
中心出水冷却液排放压力管理…防止火灾、刀具折断和加工不良
液压钳压力确认…防止刀具折断和加工不良
压力机压力管理…防止成型不良/ 模具破损
机油涂抹管理…防止成型不良/ 模具破损
模具内脱气确认…防止成型不良、线圈破损
机油过滤器堵塞确认…防止机油供给不足
排水（回收液体）堵塞确认…防止异物堵塞造成排水不良
缸体液面水平检测…确认上下限，防止液体不足或溢出
在窗口模式下：固定(F.S. 的 0.5%)。
主装置残余电压 最大 1 V，可选择 N.O./N.C.
换类型
*2 重复精度是指在一致的环境条件下，在重复中波动时刻检测点之间的差异。
*3 当管道温度超过 80 °C 时，请勿连接线缆。
*4 消耗电流(包括输出)为 0.6 A 或更小。
*5 最大负载电阻 R 将随电压 E 的变化而变化，其值计算如下。当 10-23 V 时：R =(38 x(E-10)+ 128)Ω 当 23-30 V 时：R = 622 Ω
