FD-M 系列 流体非接触型电极电磁式流量传感器
型号： FD-M 系列
品牌： 日本基恩士KEYENCE
产品描述
FD-M 系列 FD-M 系列利用法拉第定律测定导电液体的流量。典型的电磁式流量传感器采用与检测管内部液体接触的电极来检测液体的电动势。FD-M 系列通过静电电容测定管道外部的流量。 适用于压铸机、研磨机、注塑机、感应淬火机以及其它机器。 易读的显示器、简单的选择和切换按钮以及多种可用型号 型号 FD-M5AT*1 FD-M5AY*1 FD-M10AT*1 FD-M10AY*1 FD-M50AT*1 FD-M50AY*1 FD-M100AT*1 FD-M100AY*1 类型 垂直敷设 水平敷设 垂直敷设 水平敷设 垂直敷设 水平敷设 垂直敷设 水平敷设 形状 内置放大器 额定流量范围[L/min] 0.25 至 5 L/min *2 0.5 至 10 L/min *2 2.5 至 50 L/min *2 5 至 100 L/min *2 显示可能范围 0.15 至 10 L/min *3 0.5 至 30 L/min *3 2.5 至 100 L/min *3 5 至 200 L/min *3 可设定范围 0 至 10 L/min 0 至 30 L/min 0 至 100 L/min 0 至 200 L/min 零切断流量 0.15 L/min *4 0.5 L/min *4 2.5 L/min *4 5 L/min *4 连接孔径 Rc3/8 (10A) Rc3/4 (20A) Rc1 (25A) 可检测液体 水或非腐蚀性液体 可检测液体的导电率 5 µS/cm 或以上 检测流体温度 0 至 +85 ℃ (无结冰) 压力损失 最大 0.01 MPa 显示器功率 4 位 7 段 LED，两行显示，柱状图显示 (双色) 显示分辨率 0.05*5/0.1 (L/min) 可选 0.01/0.1 (L/min) 可选 0.1/1 (L/min) 可选 重复精度 0.5 s : F.S.的 ±5 % , 1 s : F.S.的 ±3.5 % , 2.5 s : F.S.的 ±2.5 % , 5 s : F.S.的 ±1.6 % , 滞后 可调 反应时间 (防振功能) 500 ms/1 s/2.5 s/5 s/10 s/30 s/60 s 可调 累积显示单位 0.01/0.1/1/10/100 (L) 可 0.1/1/10/100/1000 (L) 可选 累计数据记忆周期 每 10 秒保存到存储器1 次 存储器备份 EEPROM (数据存储时间 : 10 年或更长时间，数据读取/写入频率 : 100 万次或以上) 控制输出 NPN开路集电极最大值100 mA/ch *7 (40 V 或以下) , 残余电压 1 V 或以下, 3 路输出 (N.O./N.C.可切换) 模拟输出 4 - 20 mA 最大负载电阻260 Ω 模拟输出范围可任意设定 积分重设/库切换输入/流量零功能输入 无电压输入 (有接点/无接点) 输入时间20 ms 以上，可通过模式设定选择累积复位功能或内存切换功能。 消耗功率/电流 正常：1,700 mW (70 mA) ；省电模式：1,000 mW (40 mA) 额定 电源电压 24 VDC ±10 % ，纹波电压 (P-P) ±10 % 或以下 环境抗耐性 外壳防护级 IP65 耐压能力 2.0 MPa 使用压力范围 最大 1.0 MPa 环境温度 0 至 +50 ℃ (无结冰) 相对湿度 35 至 85 %RH (无冷凝) 抗震性 10 至 55 Hz 双振幅 1.5 mm ，X、Y、Z轴方向各 2 小时 材料 接液材料 端孔：SCS13，检测管：PPS，O 型圈：氟橡胶 (FKM) 其他材料 塑料壳区域：PBT，金属壳区域：SUS430，电缆：PVC 配件 使用说明书 重量 约 835 g 约 1,100 g 约 1,310 g *1 名称最后带 “A” 的型号还具有一些其它功能，如显示平均值等。 型号 FD-M5ATP*1 FD-M5AYP*1 FD-M10ATP*1 FD-M10AYP*1 FD-M50ATP*1 FD-M50AYP*1 FD-M100ATP*1 FD-M100AYP*1 类型 垂直敷设 水平敷设 垂直敷设 水平敷设 垂直敷设 水平敷设 垂直敷设 水平敷设 形状 内置放大器 额定流量范围[L/min] 0.25 至 5 L/min *2 0.5 至 10 L/min *2 2.5 至 50 L/min *2 5 至 100 L/min *2 显示可能范围 0.15 至 10 L/min *3 0.5 至 30 L/min *3 2.5 至 100 L/min *3 5 至 200 L/min *3 可设定范围 0 至 10 L/min 0 至 30 L/min 0 至 100 L/min 0 至 200 L/min 零切断流量 0.15 L/min *4 0.5 L/min *4 2.5 L/min *4 5 L/min *4 连接孔径 Rc3/8 (10A) Rc3/4 (20A) Rc1 (25A) 可检测液体 水或非腐蚀性液体 可检测液体的导电率 5 µS/cm 或以上 检测流体温度 0 至 +85 ℃ (无结冰) 压力损失 最大 0.01 MPa 显示器功率 4 位 7 段 LED，两行显示，柱状图显示 (双色) 显示分辨率 0.05*5/0.1 (L/min) 可选 0.01/0.1 (L/min) 可选 0.1/1 (L/min) 可选 重复精度 0.5 s : F.S.的 ±5 % , 1 s : F.S.的 ±3.5 % , 2.5 s : F.S.的 ±2.5 % , 5 s : F.S.的 ±1.6 % , 滞后 可调 反应时间 (防振功能) 500 ms/1 s/2.5 s/5 s/10 s/30 s/60 s 可调 累积显示单位 0.01/0.1/1/10/100 (L) 可 0.1/1/10/100/1000 (L) 可选 累计数据记忆周期 每 10 秒保存到存储器1 次 存储器备份 EEPROM (数据存储时间 : 10 年或更长时间，数据读取/写入频率 : 100 万次或以上) 控制输出 PNP开路集电极最大值100 mA/ch *7 (30 V 或以下) , 残余电压 1 V 或以下, 3 路输出 (N.O./N.C.可切换) 模拟输出 4 - 20 mA 最大负载电阻260 Ω 模拟输出范围可任意设定 积分重设/库切换输入/流量零功能输入 无电压输入 (有接点/无接点) 输入时间20 ms 以上，可通过模式设定选择累积复位功能或内存切换功能。 消耗功率/电流 正常：1,700 mW (70 mA) ；省电模式：1,000 mW (40 mA) 额定 电源电压 24 VDC ±10 % ，纹波电压 (P-P) ±10 % 或以下 环境抗耐性 外壳防护级 IP65 耐压能力 2.0 MPa 使用压力范围 最大 1.0 MPa 环境温度 0 至 +50 ℃ (无结冰) 相对湿度 35 至 85 %RH (无冷凝) 抗震性 10 至 55 Hz 双振幅 1.5 mm ，X、Y、Z轴方向各 2 小时 材料 接液材料 端孔：SCS13，检测管：PPS，O 型圈：氟橡胶 (FKM) 其他材料 塑料壳区域：PBT，金属壳区域：SUS430，电缆：PVC 配件 使用说明书 重量 约 835 g 约 1,100 g 约 1,310 g *1 名称最后带 “A” 的型号还具有一些其它功能，如显示平均值等。 型号 FD-MH10A FD-MH50A FD-MH100A FD-MH500A 形状 独立放大器 额定流量范围[L/min] 0.5 - 10 L/min *1 2.5 - 50 L/min *1 5 - 100 L/min *1 25 - 500 L/min *1 显示可能范围 0.5 - 30 L/min *2 2.5 - 100 L/min *2 5 - 200 L/min *2 25 - 1,000 L/min *2 连接孔径 Rc3/8 (10A) Rc3/4 (20A) Rc1 (25A) Rc2 (50A) 可检测液体 水或非腐蚀性液体 可检测液体的导电率 5 µS/cm 或以上 25 - 500 L/min 时 : 5 µS/cm 或以上 检测流体温度 0 至 +85 ℃ (无结冰) 压力损失 最大 0.01 MPa 最大 0.01 MPa *3 显示器功率 柱状图显示 (双色) ，其他显示灯 环境抗耐性 外壳防护级 IP67 耐压能力 2.0 MPa 使用压力范围 最大 1.0 MPa 环境温度 0 至 +50 ℃ (无结冰) 相对湿度 35 至 85 %RH (无冷凝) 抗震性 10 至 55 Hz 双振幅 1.5 mm ，X、Y、Z轴方向各 2 小时 材料 接液材料 端孔：SCS13，检测管：PPS，O 型圈：氟橡胶 (FKM) 其他材料 塑料壳区域：PBT，金属壳区域：SUS430，电缆：PVC 配件 警告 重量 约 800 g 约 1,070 g 约 1,280 g 约 3,700 g *1 额定流量范围表示通常情况下使用的流量范围。 型号 FD-MA1A FD-MA1AP FD-MA2A FD-MA2AP FD-MA5A FD-MA5AP 类型 DIN安装 (主单元) *1 DIN安装(扩展单元) *1 面板安装*7 额定流量范围[L/min] FD-MH10A : 0.5 - 10 L/min , FD-MH50A : 2.5 - 50 L/min , 显示可能范围 FD-MH10A : 0.5 - 30 L/min , FD-MH50A : 2.5 - 100 L/min , 可设定范围 FD-MH10A : 0 - 30 L/min , FD-MH50A : 0 - 100 L/min , 零切断流量 FD-MH10A : 0.5 L/min , FD-MH50A : 2.5 L/min , 显示器功率 4 位 7 段 LED，两行显示，其他显示灯 显示分辨率 FD-MH10A : 0.01/0.1 (L/min) 可选, FD-MH50A : 0.1/1 (L/min) 可选, FD-MH100A : 0.1/1 (L/min) 可选, FD-MH500A : 0.1/1 (L/min) 可选 重复精度 0.5 s : F.S.的 ±5 % , 1 s : F.S.的 ±3.5 % , 2.5 s : F.S.的 ±2.5 % , 5 s : F.S.的 ±1.6 % , 滞后 可调 反应时间 (防振功能) 500 ms/1 s/2.5 s/5 s/10 s/30 s/60 s 可调 累积显示单位 FD-MH10A : 0.01/0.1/1/10/100 (L) 可选, FD-MH50A : 0.1/1/10/100/1000 (L) 可选, 累计数据记忆周期 每 10 秒保存到存储器1 次 存储器备份 EEPROM (数据存储时间 : 10 年或更长时间，数据读取/写入频率 : 100 万次或以上) 控制输出 NPN开路集电极最大值100 mA/ch *6 (40 V 或以下) , 残余电压 1 V 或以下, 3 路输出 (N.O./N.C.可切换) PNP开路集电极最大值100 mA/ch *6 (30 V 或以下) , 残余电压 1 V 或以下, 3 路输出 (N.O./N.C.可切换) NPN开路集电极最大值100 mA/ch *6 (40 V 或以下) , 残余电压 1 V 或以下, 3 路输出 (N.O./N.C.可切换) PNP开路集电极最大值100 mA/ch *6 (30 V 或以下) , 残余电压 1 V 或以下, 3 路输出 (N.O./N.C.可切换) NPN开路集电极最大值100 mA/ch *6 (40 V 或以下) , 残余电压 1 V 或以下, 3 路输出 (N.O./N.C.可切换) PNP开路集电极最大值100 mA/ch *6 (30 V 或以下) , 残余电压 1 V 或以下, 3 路输出 (N.O./N.C.可切换) 模拟输出 4 - 20 mA 最大负载电阻260 Ω 模拟输出范围可任意设定 积分重设/库切换输入/流量零功能输入 无电压输入 (有接点/无接点) 输入时间20 ms 以上，可通过模式设定选择累积复位功能或内存切换功能。 消耗功率/电流 正常：1,700 mW (70 mA) ；省电模式：1,440 mW (60 mA) 额定 电源电压 24 VDC ±10 % ，纹波电压 (P-P) ±10 % 或以下 环境抗耐性 环境温度 0 至 +50 ℃ (无结冰) 相对湿度 35 至 85 %RH (无冷凝) 抗震性 10 至 55 Hz 双振幅 1.5 mm ，X、Y、Z轴方向各 2 小时 材料 传感器外壳：聚碳酸酯，按钮：聚甲醛，前板：聚碳酸酯，电缆：PVC 配件 使用说明书 无 面板安装支架，整体保护盖，使用说明书 重量 约 115 g 约 105 g *1 不可与FD-M、FD-S 及DL系列以外的机型相连接。 型号 FD-T1 FD-MH10A/50A/100A/500A*1 显示、警報出力 支持机型 FD-MA1A (P)/MA2A (P)/MA5A (P) 可设定范围 0.1 至 +99.9°C (无冻结) 连接孔径 R3/8 (10A) 检测温度范围 0 至 90.0°C (无冻结)*2 可检测流体 水、非腐蚀性液体 显示分辨率 0.1°C 显示率 ±2.5°C 显示/输出响应性 5秒*3 滞后 1°C固定*4 警报输出 窗口设定×1输出*5 消耗功率/电流 2µW (20µA) : 85°C时*6 环境抗耐性 外壳防护级 IP67 耐压能力 2.0 MPa 使用压力范围 1.0 MPa 以下 环境温度 0 至 +50 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 0.75 mm、X,Y,Z 各方向 2 个小时 材料 金属部 : SUS304、树脂部 : PBT、电缆 : PVC、防护盖 : PE 配件 无 重量 约 130 g *1 不可连接到FD-M(一体型)上。流体非接触型电极电磁式流量传感器
特性

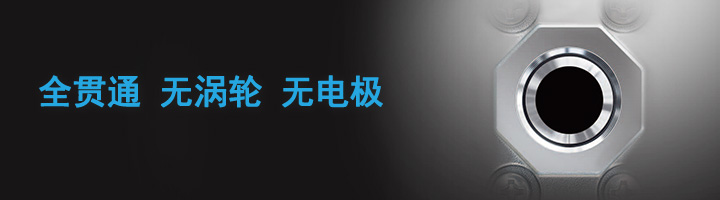

全贯通
通用性
易用性
10 s : F.S.的 ±1 % , 30 s : F.S.的 ±0.8 % , 60 s : F.S.的 ±0.6 % *6
*2 额定流量范围表示通常情况下使用的流量范围。
*3 可在显示范围和额定流量范围内使用。
*4 小于最小流量的流量值均显示为0 L/min。
*5 若选定0.05 L/min ，瞬时流量显示可以按0.05 增量在0.15 到 0.5 L/min 之间设定，并对超过0.5 L/min 的值按0.01 增量设定。
*6 重复精度在显示范围内有效。可根据额定流量范围转换表中的 F.S (满刻度) 。FD-M5AT(P)/Y(P)在响应时间为0.5 s 时重复精度为 F.S.的 ±7.5 ％ ，响应时间为1 s 时重复精度为F.S.的 ±5 ％ 。在20 到 30 L/min 范围内，FD-M10AT(P)/Y(P)的重复精度是表中所列值的2 倍。
*7 报警输出最大为20 mA 。
10 s : F.S.的 ±1 % , 30 s : F.S.的 ±0.8 % , 60 s : F.S.的 ±0.6 % *6
*2 额定流量范围表示通常情况下使用的流量范围。
*3 可在显示范围和额定流量范围内使用。
*4 小于最小流量的流量值均显示为0 L/min。
*5 若选定0.05 L/min ，瞬时流量显示可以按0.05 增量在0.15 到 0.5 L/min 之间设定，并对超过0.5 L/min 的值按0.01 增量设定。
*6 重复精度在显示范围内有效。可根据额定流量范围转换表中的 F.S (满刻度) 。FD-M5AT(P)/Y(P)在响应时间为0.5 s 时重复精度为 F.S.的 ±7.5 ％ ，响应时间为1 s 时重复精度为F.S.的 ±5 ％ 。在20 到 30 L/min 范围内，FD-M10AT(P)/Y(P)的重复精度是表中所列值的2 倍。
*7 报警输出最大为20 mA 。
500 - 1000 L/min 时 : 20 µS/cm 或以上
*2 在显示范围内，同样也可在额定流量范围内使用。
*3 不包括使用FD-MH500A (500 L/min 到 1,000 L/min) 时的时间。详情请参照压力损失数据。
FD-MH100A : 5 - 100 L/min , FD-MH500A : 25 - 500L/min *2
FD-MH100A : 5 - 200 L/min , FD-MH500A : 25 - 1000 L/min *3
FD-MH100A : 0 - 200 L/min , FD-MH500A : 0 - 999.9 L/min
FD-MH100A : 5 L/min , FD-MH500A : 25 L/min *4
10 s : F.S.的 ±1 % , 30 s : F.S.的 ±0.8 % , 60 s : F.S.的 ±0.6 % *5
FD-MH100A : 0.1/1/10/100/1000 (L) 可选, FD-MH500A : 1/10/100/1000/10000 (L) 可选
*2 额定流量范围表示通常情况下使用的流量范围。
*3 在显示范围内，同样也可在额定流量范围内使用。
*4 低于最小流量的流量显示为0 L/min。
*5 请根据额定流量范围转换满刻度 (F.S.) 在20 到 30 L/min 范围内，FD-M10A的重复精度是表中所列值的2 倍。
*6 报警输出最大为20 mA 。
*7 对于面板安装型，没有扩展单元。
*2 FD-M系列的使用流体温度为“0 至 +85°C”，因此请不要将FD-M系列用于超出“+85°C”的流体。
*3 显示/输出响应性与FD-M的设定无关而为固定。
*4 应差设定在窗口的内侧(进入窗口的方向)。
*5 不支持模拟输出、脉冲输出。
*6 消耗电力(消耗电流)为温度传感器单体的值。电源由连接机种供给。
