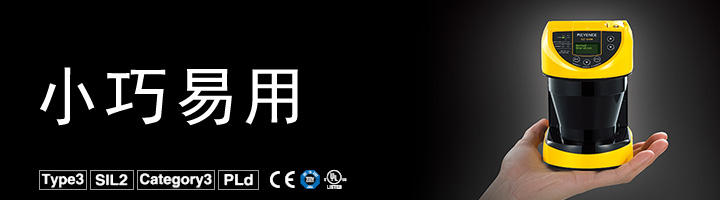

SZ 系列 安全激光扫描仪
型号： SZ 系列
品牌： 日本基恩士KEYENCE
产品描述
SZ 系列 SZ具有垂直或水平安装能力以及可自定义保护和警戒区域，是简便的安全应用解决方案。 软件易于理解，集成接线图和自动绘图功能，可最大程度地减少设置时间。用户还可以轻松保存程序，以便快速上传至新扫描仪或传输至更换装置。 SZ系列装置执行高级功能，如屏蔽功能，甚至使用单个装置同时监控2个区域。此外，每个扫描仪将最近损坏的日期、时间和位置记入安全区域，以便获知故障并有效解决故障。 使用 KEYENCE 安全激光扫描器提高工作场所的安全性 安全垫 • 如果重物或尖锐物品落到安全垫上，安全垫可能破损 SZ系列 • 非接触检测方式，不会因物品跌落或车辆往来而受损 光栅 • 发射器和接收器的安装/配线要分别进行 SZ系列 • 单点安装/配线缩短了安装时间/人时 型号 SZ-01S SZ-04M SZ-16V 类型 简单功能型 多功能型 多 BANK 型 检测能力 最小检测物体 直径 30、40、50、70、150 mm(取决于设定)反射率最低 1.8 %，速度最大 1.6 m/s 可检测角度 270°(-45° 至 225°) 响应时间 标准扫描周期(扫描周期 A) 60 ms(2 次扫描) 至 480 ms(16 次扫描) 特定扫描周期(扫描周期 B) 66 ms(2 次扫描) 至 528 ms(16 次扫描) 响应时间 标准扫描周期(扫描周期 A) 响应时间(ON 到 OFF)+125 ms 特定扫描周期(扫描周期 B) 最大 最小检测物体: 70/150 mm 4.2 m(-5° 至 185°)2.8 m(-45° 至 -5°、185° 至 225°) 最小检测物体: 50 mm 3.0 m(-5° 至 185°)2.0 m(-45° 至 -5°、185° 至 225°) 最小检测物体: 40 mm 2.4 m(-5° 至 185°)1.6 m(-45° 至 -5°、185° 至 225°) 最小检测物体: 30 mm 1.8 m(-5° 至 185°)1.2 m(-45° 至 -5°、185° 至 225°) 最大警戒区 最小检测物体: 70/150 mm 10.0 m(-5° 至 185°)7.0 m(-45° 至 -5°、185° 至 225°)*1 最小检测物体: 50 mm 7.5 m(-5° 至 185°)5.0 m(-45° 至 -5°、185° 至 225°)*1 最小检测物体: 40 mm 6.0 m(-5° 至 185°)4.0 m(-45° 至 -5°、185° 至 225°)*1 最小检测物体: 30 mm 4.5 m(-5° 至 185°)3.0 m(-45° 至 -5°、185° 至 225°)*1 额外的安全距离 100 mm*2 光源 类型、波长 红外线激光二极管，905 nm 激光分类 1 类 IEC/EN 60825-1 OSSD 输出 输出 PNP 或 NPN(可以根据连接器电缆进行选择) PNP 或 NPN(可以根据连接器电缆进行选择) PNP 或 NPN(可以根据连接器电缆进行选择) 最大负载电流 500 mA*3 残余电压(ON 期间) 最大 2.5 V(电缆长度 5 m 时) OFF 状态电压 最大 2.0 V(电缆长度 5 m 时) 泄漏电流 最大 1 mA*4 最大容性负载 2.2 µF(负载电阻 100 Ω 时) 负载布线电阻 最大 2.5 Ω*5 输入 输入电阻 4.4 kΩ(对于输入 1) 4.4 kΩ(对于输入 1、3、4、5) 4.4 kΩ(对于输入 1、3 到 10) 非安全相关 输出类型 PNP/NPN 图腾柱输出 PNP/NPN 图腾柱输出 PNP/NPN 图腾柱输出 非安全相关 最大负载电流 50 mA 残余电压(ON 期间) 最大 2.5 V(电缆长度 5 m 时) 缆线长度 30 m 或以下*6 符合的标准 EMC EMS IEC61496-1, EN61496-1, UL61496-1(Type 3 ESPE) EMI EMI EN55011 Class A、FCC Part15B Class A、ICES-003 Class A 安全规格 IEC61496-1、EN61496-1、UL61496-1(Type 3 ESPE) 额定 电源电压 使用转换器电源时：24 VDC ±10 %、纹波 (P-P) 10 % 以下 额定值 功率消耗 最大 9.5 W(无负载) 最大 9.5 W(无负载) 最大 10.5 W(无负载) 环境抗耐性 外壳防护级 IP65 (IEC60529)*7 环境光照 白炽灯：1,500 lux 或 以下*8 使用环境温度 -10 至 +50 °C (无冻结) 存放环境温度 -25 至 +60 °C (无冻结) 使用环境湿度 35 至 85 % RH (无凝结) 存放环境湿度 35 至 95 % RH 抗震性 10 至 55 Hz、双振幅 0.7 mm、X,Y,Z 方向各 20 次扫频 耐冲击性 100 m/s2 (约 10 G)、16 ms 脉冲、X,Y,Z 方向各 1,000 次 材料 主装置壳体 铝压铸件，SPHC(底部) 窗口 聚碳酸酯 重量 约 1.6 kg *1 警戒区域中的最小可检测物体尺寸需要 20% 或更高的反射率。安全激光扫描仪
特性
可自定义保护
轻松集成
高级功能
SZ 系列安全激光扫描器
随地设置区域并节省空间
区域保护- 传统方法与SZ 系列方法对比
• 必须储备不同尺寸的安全垫，十分麻烦
• 设施布局的变化会导致安全垫无法使用
• 安全垫十分沉重，不易移动
• 只能覆盖保护区内的方形区域
• 无需储备不同尺寸的垫子
• 可随着工作场所布局的变化轻松改变保护区域
• 机身小、重量轻，易于移动
• 可以设置形状复杂的区域狭窄空间的案例
• 需要校准光轴
• 改变保护区的形状比较困难或不可能
• 自身也可能产生羁绊的危险
• 无需校准光轴
• 使用 PC 轻松改变保护区的形状
• 小型反射型传感器不会在工作区域中凸出
(ON 到 OFF)
(OFF 到 ON)
保护区域
域
(非安全
相关)
1 类 21 CFR 1040.10、1040.11 (Laser Notice No.50),1 类 GB7247.1
2 个输出
4 个输出
2 个输出
(安全相关)
2.2 kΩ(对于输入 2)
2.2 kΩ(对于输入 2、6)
2.2 kΩ(对于输入 2)
输出
(AUX 输出)
2 个输出
6 个输出
4 个输出
输出
(AUX 输出)
IEC61496-3、EN61496-3、GB19436.3(Type 3 AOPDDR)IEC61508, EN61508,
IEC62061, EN62061 (SIL2) EN ISO13849-1：2015(PLd，Category 3)UL508, UL1998
使用电池时：24 VDC +20 %/-30 %
最大 39 W(有负载)
最大 50 W(有负载)
最大 43 W(有负载)
*2 如果在距离保护区域边界 1.5 m 的范围内存在高反射率背景，则在计算最小安全距离时，必须给保护区域增加 200 mm 作为补充性必要距离。
*3 在使用电源转换设备时，OSSD 输出与 AUX 输出的总负载电流必须是 1.5 A 或以下；而使用电池时，则必须是 1.0 A(电缆长度 5 m 时为 0.5 A)或以下。
*4 这还考虑到了电源关闭或断开的情形。
*5 OSSD 输出与所连接设备之间的布线电阻(电缆电阻除外)必须是 2.5 Ω 或以下，以确保能够正常工作。不过，如果负载电流为 300 mA 或更大，则该电阻必须是 1.0 Ω 或以
下。
*6 如果使用电池供电，则此值必须为 10 m 或以下。
*7 如果设置盖板打开、或没有连接连接器电缆、则无法满足 IP65 认证。
*8 SZ 的安装结果不应使得在检测平面的 ±5° 范围内出现外乱光。
