LS-7000 系列 高速，高精度CCD测量仪器
型号： LS-7000 系列
品牌： 日本基恩士KEYENCE
产品描述

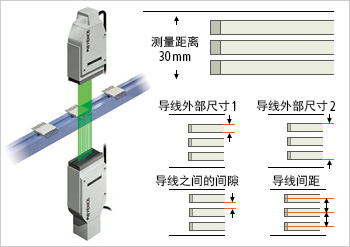

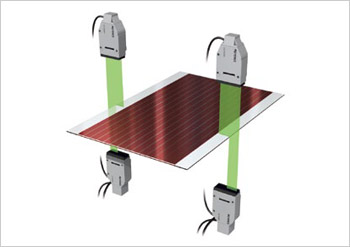

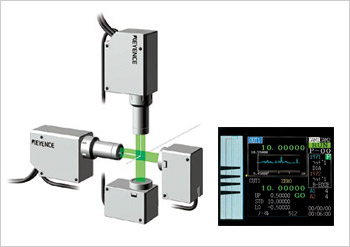

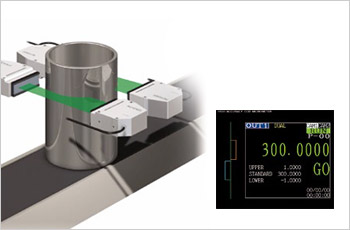

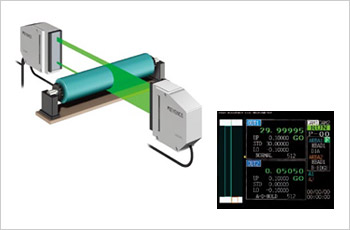

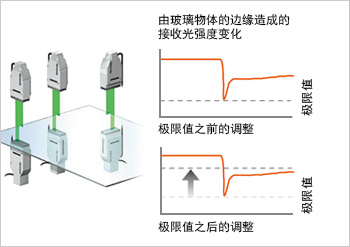

LS-7000 系列 复印滚轮的外径和偏心同时测量 IC引线间距测量 金属管的外径测量 玻璃板的宽度或边缘位置检查 采用基恩士独创的光学设计，没有驱动部分，不会因浪涌干扰导致劣化。 不仅可测量静止工件，连移动中的工件也能进行高精度测量。 例如测量位置一目了然的相机功能等，考虑了现场易用性的功能极为丰富。 在自动化和感测应用中实现卓越性能。 同时测量复印滚筒的外径和偏心率 外径测量 测量IC导线间距 检查宽度或玻璃板的边缘位置 测量光纤的外径 膜宽测量 型号 LS-7070M LS-7070 LS-7030M LS-7030 类型 大直径 标准 分类 带观察功能相机 设置支持的软件 带观察功能相机 设置支持的软件 测量距离 0.5 至 65 mm 0.3 至 30 mm 最小可检测物体 0.5 mm 0.3 mm 发射器/接收器距离 250 ±50 mm 160 ±40 mm 重复精度 ±0.2 µm*1 ±0.15 µm*5 测量精度 ±3 µm*2 ±2 µm*6 采样周期 2,400 个样本/秒*3 CCD 扫描范围 约 69 mm 约 33 mm 光源 GaN 绿色 LED 监控功能 提供 不提供 提供 不提供 环境抗耐性 外壳防护级 IP64*4 环境温度 0 至 +50 °C 相对湿度 35 至 85 % RH (无凝结) 重量 发射器：约 540 g 发射器：约 540 g 发射器：约 420 g 发射器：约 420 g *1 当在测量区域中心测量直径 20 mm 的棒材的外径，而平均测量次数设置为 512 时 ±2σ 的值。 型号 LS-7010M LS-7010 类型 小直径 分类 带观察功能相机 设置支持的软件 测量距离 0.04 至 6 mm 最小可检测物体 0.04 mm 发射器/接收器距离 60 ±5 mm 重复精度 ±0.06 µm*1 测量精度 ±0.5 µm*2 采样周期 2,400 个样本/秒*3 CCD 扫描范围 约 7 mm 光源 GaN 绿色 LED 监控功能 提供 不提供 环境抗耐性 外壳防护级 IP64*4 环境温度 0 至 +50 °C 相对湿度 35 至 85 % RH (无凝结) 重量 发射器：约 140 g 发射器：约 140 g *1 当在测量区域中心测量直径 1 mm 的棒材的外径，而平均测量次数设置为 512 时 ±2σ 的值。 型号 LS-7601*1 LS-7001*1 类型 高性能 标准 测量头连接数量 2 (对所有测量头类型完全兼容) 2 (除显示器 (M) 型号以外对所有测量头类型完全兼容) 显示 测量显示 5.5 英寸 TFT 液晶显示 主显示器：7 位红色 LED (字符高度：20.3 mm) 最小显示单位 0.01 至 100 µm (7 级可选) 显示范围 ±99.99999 至 ±9,999.9 mm (与最小显示单位设置有关，mm/µm可选) 测量位置显示器 显示器图像 (当连接带观察功能功能的测量头时) 带有红色 LED 的 7 级显示 公差检查输出显示 5 级液晶指示灯 绿色 LED (GO)，红色 LED x 2 (HI，LO) 输入端子插座 同步 1、2 输入 用于 OUT1 的无电压输入 自动归零 1、2 输入 重设 1、2 输入 统计 1、2 输入 用于 OUT1 的无电压输入 ― 程序选择输入 无电压输入 x 4 个输入 输出端子 模拟电压输出 ±10 V x 2 个输出 警报输出 NPN 开路集极输出 (N.C.) 综合判断输出 用于 OUT1 的 NPN 开路集极输出 比较器预备输出 选通 1、2 输出 连接器 I/O SUB 模式 统计处理输出 NPN 开路集极输出 x 2 个输出*2 ― 功能输出 从聚焦，区域检查和差接中选择，NPN 开路集极输出 x 2 个输出*2 5 级比较器输出 用于 OUT2 的 NPN 开路集极输出*2 比较器预备输出 脉冲输出 BCD 模式 BCD 输出 测量数据输出 (信号 + 7 位)，可选择 OUT1/OUT2，NPN 开路集极输出*2 BCD 选择输出 NPN 开路集极输出*2 BCD 选择输入 无电压输入*2 统计处理输入 用于 OUT2 的无电压输入 ― 同步输入 用于 OUT2 的无电压输入 重设输入 自动归零输入 接口 RS-232C 测量数据输出和控制 I/O，打印机 (传输率能选择到最高 115,200 bps。) 视频输出 采用 NTSC 系统 (PIN 连接器) ― 主要功能 同时测量，区域设计，计算，平均，校正，16-程序存储器，测量模式，自动归零，打印， 同时测量，区域设计，计算，平均，校正，16-程序存储器， 额定 电源电压 24 VDC ±10 %*3 功率消耗 最大 1.2 A*3 最大 0.7 A*3 环境抗耐性 外壳防护级 IP64 (仅限面板表面) 环境温度 0 至 +40 °C 相对湿度 35 至 85 % RH (无凝结) 重量 约 1,010 g 约 820 g *1 端子台内部的 NPN 开路集极的标准是：最大 100 mA (40 V 最大)，残留电压最大 0.5 V。 型号 LS-H1W 类型 设置支持的软件 支持 OS Windows 10*1 CPU Pentium III 400 MHz 或更高 存储器容量 64 MB 或更多 硬盘可用空间 或更多 10 MB 显示器 VGA (800 x 600 像素) 或更高，256 色或更高 PC接口 搭载 RS-232C (串行口) 接口。 备注 Excel：Excel 2010/2007/2003/2002/2000 *1 支持 Home、Pro、Enterprise 的各 Edition。 型号 LS-S11 类型 AC 电源支架 可用的控制器 LS-7001/LS-7601 额定 电源电压 100 至 240 VAC ±10 %、50/60 Hz 功率消耗 最大 110 VA 环境抗耐性 环境温度 0 至 +40 °C 相对湿度 35 至 85 % RH (无凝结) 重量 约 1.7 kg高速，高精度CCD测量仪器
产品应用
特性
可在现场稳定长期使用，因此能削减维护工时
可在现场进行高精度测量
搭载了丰富的易于在现场使用的功能
产品应用
测量头：大直径型/标准型
接收器：约 770 g
基座：约 660 g
接收器：约 730 g
基座：约 660 g
接收器：约 570 g
基座：约 430 g
接收器：约 470 g
基座：约 430 g
*2 当一根移动的直径 20 mm 的棒材在 20 x 40 mm 的测量区域内被测量时发生的误差。
*3 当使用防止相互干扰功能时 1,200 样本/秒。
*4 连接器部分被除外。
*5 当在测量区域中心测量直径 10 mm 的棒材的外径，而平均测量次数设置为 512 时 ±2σ 的值。
*6 当一根移动的直径 10 mm 的棒材在 10 x 20 mm 的测量区域内被测量时发生的误差。测量头：小直径型
接收器：约 380 g
基座：约 220 g
接收器：约 340 g
基座：约 220 g
*2 当一根移动的直径 1 mm 的棒材在 2 x 4 mm 的测量区域内被测量时发生的误差。
*3 当使用防止相互干扰功能时 1,200 样本/秒。
*4 连接器部分被除外。控制器
次显示器：7 位红色 LED (字符高度：9.9 mm) x 3
异常值消除，透明物体测量，测量点显示，分组比较，NG历史记录，趋势显示，
统计处理，防止相互干扰，应用功能等
测量模式，自动归零，打印，异常值消除，透明物体测量，防止相互干扰等
连接器 I/O 内部的 NPN 开路集极的标准是：最大 30 mA (30 V 最大)，残留电压最大 0.5 V。
无电压输入的标准是：ON 电压最大 1 V，OFF 电流最大 0.6 mA。
*2 能选择 SUB 模式或 BCD 模式。
*3 AC 电源能在 LS-S11 (AC 电源支架) 连接时使用。设置支持的软件
Windows 7 (SP1 以后)*2
Windows Vista (SP2 以后)*3
Windows XP (SP3 以后)*4
*2 支持 Home Premium、Professional、Ultimate 的各 Edition。
*3 支持 Ultimate、Business、Home Premium、Home Basic 的各 Edition。
*4 支持 Professional Edition 及 Home Edition。AC 电源支架
