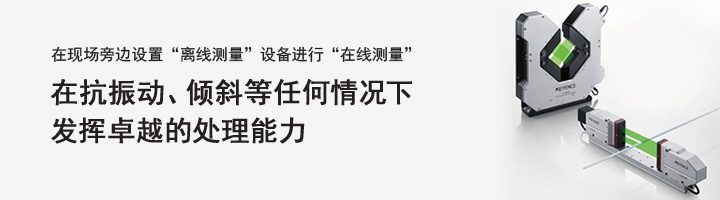

LS-9000 系列 超高速度、高精度数字测微计
型号： LS-9000 系列
品牌： 日本基恩士KEYENCE
产品描述
LS-9000 系列 细线的离线外形测量 轴承的外形测量 挤压成型线材的2轴外径测量 膜片的宽度测量 具备超快的采样速度，即使目标物振动也可确实拍摄，进行准确测量。 由于内置可识别目标物倾斜的监控CMOS，因此能根据角度自动补正测量值，进行准确测量。 采用独创的光学系统，除了没有驱动部分以外，还可实现各种耐环境设定。 新增2轴型和大直径型的测量头 型号 LS-9006M*1 LS-9006*1 LS-9030M*1 LS-9030*1 类型 测量头部件：小直径型 测量头部件：标准型 测量距离 0.04 mm (0.01 mm) 至 6 mm 0.3 mm (0.08 mm) 至 30 mm 最小可检测物体 0.04 mm (0.01 mm) 0.3 mm (0.08 mm) 发射器/接收器距离 60 ±5 mm 160 ±40 mm 重复精度 ±0.03 µm*2 ±0.1 µm*6 测量精度 ±0.5 µm*3 ±2 µm*7 采样周期 16,000 次/秒*4 发射器/接收器方向/位置检测 检测范围 4 mm × 5 mm 20 mm × 24 mm 最小可检测物体 0.04 mm 0.3 mm 重复精度 ±0.02 mm*5 ±0.2 mm*8 采样周期 4,000 次/秒 光源 InGaN 绿色 LED 监控功能 有 无 有 无 环境抗耐性 外壳防护级 IP67 (包括接口部件) 环境光照 白炽灯/荧光灯：3,000 lux 以下 环境温度 0 至 +50 °C 相对湿度 20 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 耐冲击性 15 G/6 ms 材质 铝 重量 发射器：约 130 g 发射器：约 130 g 发射器：约 440 g 发射器：约 440 g *1 () 内的数值为使用极细模式进行测量时的值。有关极细模式的精度，请咨询就近的基恩士。 型号 LS-9006D LS-9030D 类型 测量头部件：2 轴小直径型 测量头部件：2 轴标准型 测量距离 ø0.04 mm 至 ø6 mm ø0.3 mm 至 ø30 mm 最小可检测物体 0.04 mm 0.3 mm 重复精度 ±0.03 µm*1 ±0.1 µm*4 测量精度 ±0.5 µm*2 ±2 µm*5 采样周期 16,000 次/秒*3 光源 InGaN 绿色 LED 监控功能 无 环境抗耐性 外壳防护级 IP67 (包括接口部件) 环境光照 白炽灯/荧光灯：3,000 lux 以下 环境温度 0 至 +50 °C 相对湿度 20 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 耐冲击性 15 G/6 ms 材质 铝 重量 约 4.8 kg 约 9 kg *1 在外径模式的测量区域中心，把 ø1.0 mm 的圆棒外径的测量平均次数设为 2,048 次后，执行测量时的 ±2σ 值。 型号 LS-9120M 类型 测量头部件：大直径型 测量距离 0.8 mm 至 120 mm 最小可检测物体 0.8 mm 发射器/接收器距离 400 ±100 mm 重复精度 ±0.3 µm*1 测量精度 ±8.0 µm*2 采样周期 16,000 次/秒 光源 InGaN 绿色 LED 监控功能 有 环境抗耐性 外壳防护级 IP67 (包括接口部件) 环境光照 白炽灯/荧光灯：3,000 lux 以下 环境温度 0 至 +50 °C 相对湿度 20 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 耐冲击性 15 G/6 ms 材质 铝 重量 发射器：约 1,800 g、接收器：约 2,800 g、底座：约 1,600 g *1 在外径模式的测量区域中心，把 ø40 mm 的圆棒外径的测量平均次数设为 2,048 次后，执行测量时的 ±2σ 值。 型号 LS-9501*1 LS-9501P*3 测量头连接数量 2 个 测量头兼容性 有 显示 最小显示单位 0.01 µm 显示范围 ±99,999.99 µm 至 ±,9999.9 mm LED 显示 POWER ON 指示灯、ERROR 指示灯 输入端子插座 编码输入 NPN/PNP 集电极开路输出、电压输出 (5 V/12 V/24 V)、线路驱动器输出 同步 1、2 输入 无电压输入 电压输入 自动归零 1、2 输入 重设 1、2 输入 存储器触发输入 存储器有效输入 存储器数据清空输入 统计 1、2 输入 统计清空 1、2 输入 程序选择输入 无电压输入 × 4 输入 电压输入 × 4 输入 输出端子 模拟电压输出 ±10 V × 2 输出、输出阻抗 100 Ω 模拟电流输出 4 至 20 mA × 2 输出、安全负载 MAX 350 Ω 通用输出 NPN 集电极开路输出 × 10 输出 PNP 集电极开路输出 × 10 输出 状态 1、2 输出 NPN 集电极开路输出 PNP 集电极开路输出 综合判断输出 内存 FULL 输出 选通 1、2 输出 错误输出 NPN 集电极开路输出 (N.C.) PNP 集电极开路输出 (N.C.) 接口 Ethernet 1000BASE-T / 100BASE-TX USB 支持 USB2.0 HI-SPEED (兼容 USB1.1 Full-SPEED) RS-232C 测量值输出、控制输入输出、设定变更、波特率设定最高可选 115,200 bps 显示设定面板 最多可连接 4 台 LS-D1000。 额定 电源电压 24 VDC ±10 %、包含纹波 (P-P) 最大消耗电流 未使用 LS-HA100 时：连接 1 个测量头时 1.0 A 以下/连接 2 个测量头时 1.4 A 以下 环境抗耐性 环境温度 未使用 LS-HA100 时：0 至 +50 °C 相对湿度 20 至 85 % RH (无凝结) 重量 约 1,500 g *1 NPN 集电极开路输出额定值：最大 50 mA (40 V以下)、剩余电压 1 V 以下 型号 LS-HA100 测量头连接数量 2 个 测量头兼容性 有 显示 LED 显示 POWER ON 指示灯、测量头状态指示灯 输出端子 模拟电压输出 ±10 V × 2 输出、输出阻抗 100 Ω 模拟电流输出 4 至 20 mA × 2 输出、安全负载 MAX 350 Ω 电源 由控制器供应 环境抗耐性 环境温度 0 至 +45 °C 相对湿度 20 至 85 % RH (无凝结) 重量 约 600 g 型号 LS-H2*1 类型 设定辅助软件 支持 OS Windows 10*2 支持语言 日语、英语、德语、中文 (简体)、中文 (繁体) CPU Core2Duo、2 GHz 以上 存储器容量 2 GB 以上 2 级缓存 2 MB 以上 硬盘可用空间 10 GB 以上 显示器 XGA (1,024 × 768 pixel) 以上、256 色以上 接口 Ethernet Ethernet 1000BASE-T/100BASE-TX*6 *1 使用 Excel 发送功能时，请确认所用计算机内已安装以下任一版本的 Excel。 型号 LS-D1000 显示界面 测量值显示区 显示测量值：2 色、8 位、16 段显示 程序编号显示区 单色、2 位、7 段显示 位置监控显示区 一维显示：2 色、32 段显示 显示刷新周期 5 次/秒 操作输入界面区 数字键、功能键、锁定键、同步输入键、自动归 显示设定面板连接端口 配备 2 个 电源 由控制器供应 额定 最大消耗电流 0.19 A 以下 环境抗耐性 外壳防护级 IP65 (已安装面板时仅适用正面部分) 环境温度 0 至 +50 °C 相对湿度 20 至 85 % RH (无凝结) 重量 约 400 g 型号 CB-BD100*1 显示 LED 显示 POWER-ON LED 输出端子 BCD 输出 NPN 集电极开路输出 × 4 系统*2 STROBE 输出 NPN 集电极开路输出 × 4 输出 OUT 选择输出 输入端子 OUT 选择输入 无电压输入 × 4 输入 电源 由控制器供应 额定 最大消耗电流 0.16 A 以下 环境抗耐性 环境温度 0 至 +50 °C 相对湿度 20 至 85 % RH (无凝结) 重量 800 g *1 每台控制器最多可连接 1 台本产品。 型号 CB-EP100 适用网络 EtherNet/IPTM 及位移计独有的协议 (套筒通信) Ethernet 符合标准 IEEE802.3 (10BASE-T)、IEEE802.3u (100BASE-TX) 传送速度 10 Mbps (10BASE-T)、100 Mbps (100BASE-TX) 传输媒介 STP 或 3 类以上的 UTP (10BASE-T), 最大连接线长度 100 m (主机和 Ethernet 之间的长度) 最大集线器连接段数 4 段 (10BASE-T)，2 段 (100BASE-TX)*1 EtherNet/IPTM 支持功能 循环 (隐式) 通讯 (Implicit 讯息) 连接数 64 RPI 0.5 ms 至 10,000 ms (0.5 ms 单位) 循环 (隐式) 通讯允许通讯带宽 6,000 pps 显式讯息通讯 UCMM、3 类 合格测试要求 支持 A9 版 额定 电源电压 24 VDC ±10 %、包含纹波 (P-P) (由测量仪的控制器单元供给) 最大消耗电流 0.12 A 以下 环境抗耐性 环境温度 0 至 +50 °C 相对湿度 20 至 85 % RH (无凝结) 重量 约 470 g *1 使用交换集线器时，不限连接台数。超高速度、高精度数字测微计
产品应用
特性
在工件振动的环境下也可准确测量
倾斜工件也可稳定测量
可在现场稳定长期使用，因此能削减维护工时
可支持各种需求的测量头产品阵容
测量头部件：标准型・小直径型
接收器：约 300 g
底座：约 180 g
接收器：约 280 g
底座：约 180 g
接收器：约 500 g
底座：约 430 g
接收器：约 440 g
底座：约 430 g
*2 在外径模式的测量区域中心，把 ø1.0 mm 的圆棒外径的测量平均次数设为 2,048 次后，执行测量时的 ±2σ 值。
*3 在外径模式的测量区域 2 mm × 4 mm 内，移动 ø1.0 mm 的圆棒并执行测量时的误差。
*4 采样周期随设定的 OUT 数及相互干扰防护功能的使用而改变。
*5 在测量区域中心以平均测量次数 512 次测量 ø1.0 mm 的圆棒位置时的 ±2σ 值。
*6 在外径模式的测量区域中心，把 ø10 mm 的圆棒外径的测量平均次数设为 2,048 次后，执行测量时的 ±2σ 值。
*7 在外径模式的测量区域 10 mm × 20 mm 内，移动 ø10 mm 的圆棒并执行测量时的误差。
*8 在测量区域中心以平均测量次数 512 次测量 ø10 mm 的圆棒位置时的 ±2σ 值。测量头部件：2 轴标准型・2 轴小直径型
*2 在测量区域 2 mm × 2 mm 范围内移动 ø1.0 mm 的圆棒，并进行测量时的误差。
*3 采样周期随设定的 OUT 数及相互干扰防护功能的使用而改变。
*4 在外径模式的测量区域中心，把 ø10 mm 的圆棒外径的测量平均次数设为 2,048 次后，执行测量时的 ±2σ 值。
*5 在测量区域 10 mm × 10 mm 范围内移动 ø10 mm 的圆棒，并进行测量时的误差。测量头部件：大直径型
*2 在外径模式的测量区域 40 mm × 120 mm 内，移动 ø40 mm 的圆棒并执行测量时的误差。控制器
可编排测量值、公差判断输出、状态输出
可编排测量值、公差判断输出、状态输出
使用 LS-HA100 时：连接 3 个测量头时 2.0 A 以下/连接 4 个测量头时 2.3 A 以下*2
使用 LS-HA100 时：0 至 +45 °C
无电压输入额定值：ON 电压 1 V以下、OFF 电流 0.6 mA 以下
*2 连接显示面板、扩展组件时，请累加计算所连接台数的消耗电流量。连接 LS-9006D、LS-9030D 时, 为 2 个测量头。
*3 PNP 集电极开路输出额定值：最大 50 mA (30 V以下)、剩余电压 1 V 以下
电压输入额定值：最大输入电压 26.4 V、最小 ON 电压 10.8 V、OFF 电流 0.6 mA 以下测量头增设单元
设定辅助软件
Windows 7 (SP1 以后)*3
Windows Vista (SP2 以后)*4
Windows XP (SP3 以后)*5
Excel 2010 (32 bit/64 bit)、Excel 2007、Excel 2003、Excel 2002
*2 支持 Home、Pro、Enterprise 的各 Edition。
*3 支持 Home Premium、Professional、Ultimate 的各 Edition。
*4 支持 Ultimate、Business、Home Premium、Home Basic 的各 Edition。
*5 支持 Professional Edition 及 Home Edition。
*6 与 LAN 之间的连接及经由路由器的连接，不属于保修对象。显示设定面板
显示 OUT 编号：单色、2 位、7 段显示
显示公差判断：HH，HI，GO，LO，LL 单色显示
显示控制状态：TIM、ZERO 指示灯单色显示
二维显示：单色、7 × 7 矩阵显示
零键、重设键、回车键、退出键、方向键 (4 个)BCD 输出单元
NPN 集电极开路输出额定值：最大 30 mA (30 V 以下)、残余电压 0.5 V 以下
无电压输入额定值：ON 电压 1 V、OFF 电流 0.6 mA 以下
*2 可从 BCD 输出 (29 bit、有符号)、Binary 输出 (25 bit、采用 2 的补码表示负值)、判决输出中选择EtherNet/IP™ 单元
STP 或 5 类以上的 UTP (100BASE-TX)
显式讯息通讯 (Explicit 讯息)，支持 UCMM 及 3 类
