测量仪/测量传感器>>激光位移传感器(1D)
TM-3000 系列 二维高速投影尺寸测量仪
型号： TM-3000 系列
品牌： 日本基恩士KEYENCE
产品描述
TM-3000 系列 测量钻头的外径、角度 测量注射器的外径 测量发动机阀的尺寸 测量金属加工品的外径 可从获取的投影中同时测量最多16个部位的尺寸。 既是投影仪，又具备高速采样和位置补正功能，让在线测量更稳定。 采用基恩士独创的光学设计，免除了驱动部分，且不会产生因浪涌噪声导致的劣化。 在自动化和感应应用中实现卓越性能。 测量导管的外径 测量打印机滚轴的外径 测量注射针头的外径 测量电磁阀的多点偏移 测量钻头的外径 测量呼吸器的高度差及外径 测量安瓿的外径 测量薄膜厚度 测量张力试验机上测试材料变形程度 测量铸锭宽度和刻痕 测量发动机阀的尺寸 型号 TM-006 TM-040 TM-065 测量范围 ø6 mm ø40 mm ø65 mm 最小检测物体 0.04 mm 0.3 mm 0.5 mm 发射器/ 接收器距离 60 mm 180 mm 270 mm 光源 GaN 绿色LED InGaN 绿色LED 测量位置精度 ±0.5 µm*1 ±2 µm*5 ±3 µm*7 重复精度 ±0.06 µm*2 ±0.15 µm*6 ±0.2 µm*8 采样周期(触发间隔) 5.5 ms（初始设置时为33 ms）*3 环境抗耐性 外壳防护级 IP64*4 环境温度 0 至 +50 °C 相对湿度 35 至 85 % RH (无凝结) 材料 铝 重量 发射器 约 140 g 约 560 g 约 1280 g 接收器 约 340 g 约 720 g 约 1460 g 底座 约 220 g 约 630 g 约 1500 g *1 测量区域 2 mm × ø4 mm 的范围内，测量本公司标准对象物 (校正玻璃刻度尺) 的宽度时产生的误差 型号 TM-3001 TM-3001P 传感头兼容性 有 可连接台数 最大2 台*1 显示 最小显示范围 0.01µm、0.001 mm2、0.01° 最大显示范围 ±9999.99 mm、±99999.9 mm2、±99999.9° 输入端子台 激光遥控器联锁输入 无电压输入*2 触发输入(测量头A 用) 无电压输入*2 电压输入*2 同步1 输入 自动归零1 输入 重置输入 输出端子台 模拟电压输出 ±10 V x 2 输出、输出阻抗 100 Ω*2 综合判断输出 NPN 开路集极输出*2 PNP 开路集极输出*2 错误输出 NPN 开路集极输出 (N.C.)*2 PNP 开路集极输出 (N.C.)*2 忙碌输出 NPN开路集极输出*2 PNP开路集极输出*2 触发输入允许输出(测量头A用) 校正错误输出 扩展连接器 触发输入(测量头B 用) 无电压输入*2 电压输入*2 同步2 输入 自动归零2 输入 程序切换输入 无电压输入 x 4 输入*2 电压输入 x 4 输入*2 存储卡保存输入 无电压输入*2 电压输入*2 判断、二进制输出 3 级判断输出：OUT1 至 OUT16 判断输出 3 级判断输出：OUT1 至 OUT16 判断输出 脉冲输出 NPN 开路集极输出*2 PNP 开路集极输出*2 触发输入允许输出(测量头B 用) 模拟 RGB 显示器输出 SVGA (800 x 600 像素) RS-232C 接口 测量数据输出及控制输入输出 (传输率能选择到最高115200 bps) USB 接口 USB2.0 HI－SPEED 适用 (USB1.1 Full－SPEED 互换) Ethernet 接口 1000BASE－T / 100BASE－TX / 10BASE－T 存储卡 SD 卡 CA－SD4G (4 GB)、CA－SD1G (1 GB)适用 主要功能 位置校正、OUT 名变更、测量模式选择（外径、高度、高度差、位置、宽度、距离、交点距离、角度、半径、圆度、坐标、面积、搜索、 额定 电源电压 24 VDC ±10 %、纹波 (P-P) 10 % 以下 额定值 消耗电流 连接1 台测量头时 480 mA 以下/ 连接2 台测量头时 550 mA 以下 环境抗耐性 环境温度 0 至 +50 °C 相对湿度 35 至 85 % RH (无凝结) 材料 聚碳酸酯 重量 约 1,120 g *1 个测量头只能连接2 台同型号设备二维高速投影尺寸测量仪
![同时测量多点的外径、高度差。在线/离线均可使用的多功能外径测量仪。二维高速投影尺寸测量仪 TM-3000 系列 [下载目录]](/Uploads/image/20180921/1537512088111108.jpg)
产品应用
特性

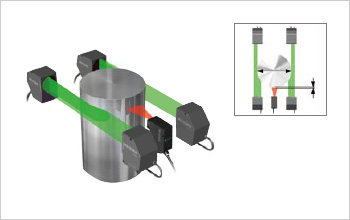

可同时测量多点的外径、高度差，因此可缩短单件产品生产时间。
移动目标物也可无偏差测量
可在现场稳定长期使用，因此可削减维护工时。
产品应用
*2 当在测量区域中心测量本公司标准对象物 (校正玻璃刻度尺) 的宽度，而平均测量次数设置为 16、平均 1.3 mm 生产线时 ±2σ 的值
*3 测量范围最小时，其他为初始设置
*4 连接器部分除外
*5 当在测量区域 10 mm × ø26 mm 的范围内测量本公司标准对象物 (校正玻璃刻度尺) 的宽度时产生的误差
*6 当在测量区域中心测量本公司标准对象物 (校正玻璃刻度尺) 的宽度，而平均测量次数设置为 16、平均 8 mm 生产线时 ±2σ 的值
*7 当在测量区域 20 mm × ø40 mm 的范围内测量本公司标准对象物 (校正玻璃刻度尺) 的宽度时产生的误差
*8 当在测量区域中心测量本公司标准对象物 (校正玻璃刻度尺) 的宽度，而平均测量次数设置为 16、平均 14 mm 生产线时 ±2σ 的值
二进制输出*3：OUT1 至 OUT16 测量数据输出(21 bps)
NPN 开路集极输出*4
二进制输出*3：OUT1 至 OUT16 测量数据输出(21 bps)
PNP 开路集极输出*4
链接检查、节距）、OUT 间演算、辅助测量（直线边缘、圆弧边缘、外接线边缘、中心线、交点、2 点间直线、任意直线、任意点）、缩放、
平均、计量、测量值警报设定、公差设定、自动归零、存储（数据、图像）、存储卡保存、程序存储功能、触发模式变更、防止相互干扰、
测量范围可变、检测阈值变更、标准功能、姿势校正、显示语音切换、设定支持软件、触发间隔· 测量时间显示功能等
*2 ·NPN/PNP 开路集极输出的额定值（输出端子台）：最大50 mA（30 V 以下）、残留电压：1.4 V 以下（50 mA）1.0 V 以下（20 mA）
·NPN/PNP 开路集极输出的额定值（扩展连接器）：最大50 mA（30 V 以下）、残留电压：1.0 V 以下
·无电压输入的额定值为，ON 电压1 V 以下、OFF 电流0.3 mA 以下（触发输入端子为ON 电压5 V 以下、OFF 电流1 mA 以下）
·电压输入的额定值为，最大额定26.4 V、ON 电压10.8 V、OFF 电流0.3 mA（触发输入端子为、最大额定26.4 V、ON 电压10.8 V、OFF 电流1 mA）
*3 分时输出OUT1 至OUT8 的判断结果、OUT9 至OUT16 的判断结果、二进制测量数据
*4 额定值：最大 50 mA(30 V 以下)、残留电压：1.0 V 以下
