传感器>>位移传感器

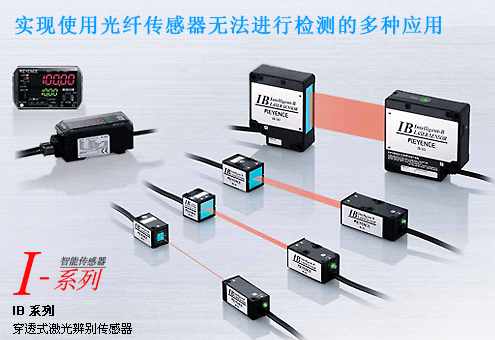

IB 系列 穿透式激光辨别传感器
型号： IB 系列
品牌： 日本基恩士KEYENCE
产品描述
IB 系列 光轴校正容易，在容易变脏的环境中，也可以长期稳定检测。不止有高性能，还有高性价比。 采样速率高达 80 μs 区分精度高达 5 μm 新功能：包括自动调整 可选的显示器 [面板/DIN] 通信单元 [RS-232C/BCD] 支持从简单区分到高精度检测的所有应用 液晶行业 在各种液晶制造过程中，可用于在运送期间检测玻璃板是否存在。 可以对光透过量进行高精度区分，因此可以实现稳定的检测。 电子行业 在安装过程中，此设备可以对很小目标上的芯片梯度与/或芯片是否存在进行准确的检测。 此外因为采样速率为 80 μs，它还可以用于高速生产线上的检测。 电气行业 通过同时感测 2 个位置，设备可检测到运送过程中的供纸方向与/或倾斜角度。 同时借助小型感测器头和高速采样能力，还可以对物体内部进行连续测量。 金属行业 对金属构件内部或处于装配过程中的各种轴的差异进行检测。 通过使用内含的保持功能，无需停止目标即可进行测定。 塑料行业 通过测量激光的光透过量，该设备可准确地捕捉透明薄膜中存在的任何差异。 此外，通过沿宽度对准多个设备，可实现在多个点上对是否存在涂层不均匀情况进行持续性的检测。 工厂 通过测量穿过玻璃的激光透过量，可以确定工厂废水的浑浊度。 此外还可将判断值设定在 0 与 100% 之间。 食品与制药行业 包装后检测直径判断，以及将瓶盖安放到瓶子上后瓶盖的紧密性。 由于采样速度高，可实现在传送带上执行检测而无需停止目标。 食品与制药行业 通过测量激光的光透过量，可以非常精确地检测出液位。 此外通过使用小型传感头，还可以将设备放置在非常狭窄的空间中。 型号 IB-01 IB-05 IB-10 IB-30 光源 类型 可见光半导体激光，波长：660 nm 激光分类 1 类(IEC 60825-1, GB7247.1，FDA (CDRH) Part 1040.10*1) 安装距离 0 至 2,000 mm 0 至 300 mm 检测范围 ø1 mm (安装距离 0 至 300 mm) 5 mm 10 mm 30 mm 采样周期 12,500 次/秒 (80 µs) 最小可检测物体 ø8 µm (安装距离 0 至 300 mm) ø0.05 mm*2 ø0.1 mm*2 ø0.2 mm*2 重复精度 5 µm (距离 0 至 300 mm)*3 5 µm*3 10 µm*3 温度特征 ±0.2 % F.S./°C*4 ±0.1 % F.S./°C (±5 µm)*4 ±0.1 % F.S./°C (±10 µm)*4 ±0.1 % F.S./°C (±30 µm)*4 工作状态指示灯 激光发射警告指示灯：绿色 LED 环境抗耐性 环境光照 白炽灯：5,000 lux、日光：10,000 lux 白炽灯：5,000 lux、日光：5,000 lux 白炽灯：10,000 lux、日光：10,000 lux 环境温度 0 至 +40 °C (无冻结) 0 至 +50 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 各轴 2 个小时 材料 外壳 PBT 镀锌压铸 镜头盖 玻璃 电缆 PVC (2 m) 重量 约 140 g 约 180 g 约 220 g 约 510 g *1 FDA (CDRH) 的激光分类是基于 IEC 60825-1 并根据 Laser Notice No.50 的要求而实施的。 型号 IB-1000 IB-1500 IB-1050 IB-1550 类型 DIN 导轨安装 面板安装 DIN 导轨安装 面板安装 主模组/扩展单元 主模组 扩展单元 传感头兼容性 有 显示 显示分辨率 0.01 %、0.1 %、1 % (可选) 显示范围 –99.999 至 99.999、–99.99 至 99.99、–99.9 至 99.9、–99 至 99 (可选) 数字显示方式 双位 7 段显示，上级：红色/5 位，下级：绿色/5 位 工作指示灯 判断指示灯：2 色 (红色/绿色) LED (HI、LO、GO)，通道指示灯：绿色 LED x 4， 模拟输出电压 ±5 V、1 至 5 V、0 至 5 V，输出阻抗 100 Ω*1 无 模拟电流输出 4 至 20 mA，最大负载电阻 350 Ω*1 控制输入 库切换输入 零位移输入 无电压输入*2 零位偏移输入 激光发射停止 输入 计时输入 复位输入 调整输入 控制输出 判定输出 (检查输出) 集电极开路 (NPN/PNP 可选，N.O./N.C. 可选)*3 电源 功率消耗 1,950 mW 或以下 (30 V 时最大电流 65 mA)*4 2,100 mW 或以下 (30 V 时最大电流 70 mA)*4 1,950 mW 或以下 (30 V 时最大电流 65 mA)*4 2,100 mW 或以下 (30 V 时最大电流 70 mA)*4 额定 电源电压 10 至 30 VDC、包括纹波 (P-P) 10 %、2 类或 LPS 由主装置提供电源 环境抗耐性 污染等级 2 环境温度 -10 至 +50 °C (无凝结，无冻结) 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 各轴 2 个小时 材料 机身外壳/前板：聚碳酸酯，键顶：聚缩醛，缆线：PVC 重量 约 150 g 约 170 g 约 140 g 约 165 g *1 应从 ±5 V、1 至 5 V、0 至 5 V 或 4 - 20 mA 中选择。穿透式激光辨别传感器
特性
工业应用示例

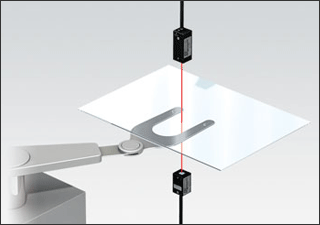

检测液晶玻璃是否存在

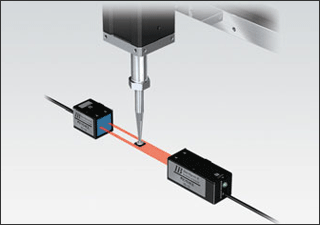

芯片组件的未吸附检测

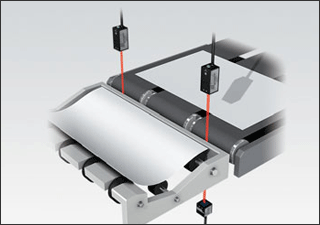

打印机供纸方向检测

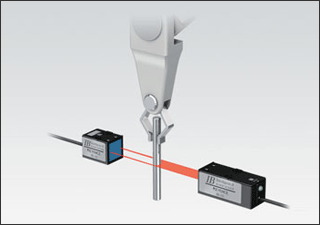

区分不同的金属轴

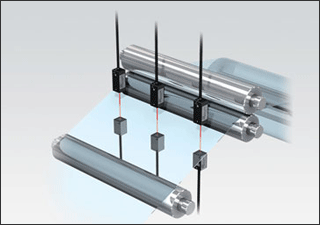

区分不同的薄膜
检测工厂废水的浑浊度

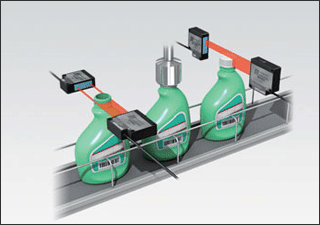

瓶颈直径判断与瓶盖紧密性检测

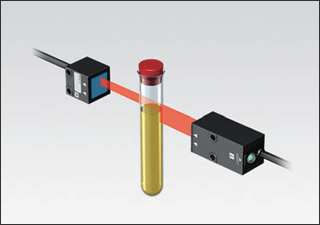

检测试管的液位
ø1 至 2.5 mm (安装距离 300 至 2,000 mm)
ø8 至 50 µm (安装距离 300 至 2,000 mm)*2
*2 测量位于发射器与接收器的中间位置，并且处于测量范围中心的目标 (白色散射物体) 时的值。
*3 发射器与接收器之间的距离设为 300 mm，并且光线在距接收器 150 mm 的位置被挡住一半。
当平均次数设为 64，且采样已经执行了 30 秒时的偏转宽度 (±2 σ)。
*4 当发射器与接收器之间的距离设为 100 mm 且全部光线都被接收时。
激光发射警告指示灯：绿色 LED，其它：绿色 LED x 8、红色 LED x 3
*2 可将所需的输入分配给四条外部输入电线。
额定无电压输入：“打开”电压小于等于 2 V，“关闭”电流小于等于 0.05 mA
额定电压输入：最大额定输入小于等于 30 V，“打开”电压小于等于 7.5 V，“关闭”电流小于等于 0.05 mA
*3 额定 NPN 集电极开路输出：最大 50 mA/ch (连接扩展单元时 20 mA/ch)，小于等于 30 V，残余电压小于等于 1 V
额定 PNP 集电极开路输出：最大 50 mA/ch (连接扩展单元时 20 mA/ch)，小于等于 30 V，残余电压小于等于 2 V
*4 安装有扩展单元时的功率消耗是各个放大器单元的功率消耗的总和。
示例：使用带有两个扩展单元 (IB-1050) 的主模组 (IB-1000) 时， (1,950 mW X 1) + (1,950 mW X 2) = 5,850 mW
