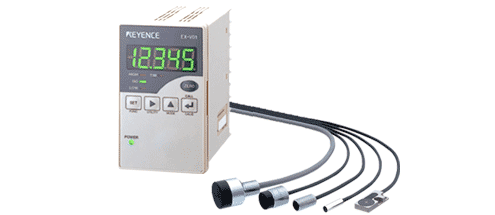

EX-V 系列 数字涡电流位移传感器
型号： EX-V 系列
品牌： 日本基恩士KEYENCE
产品描述

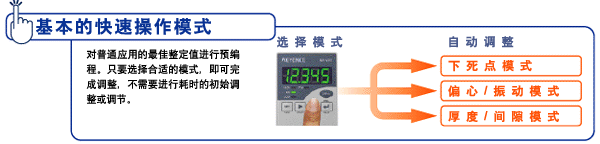

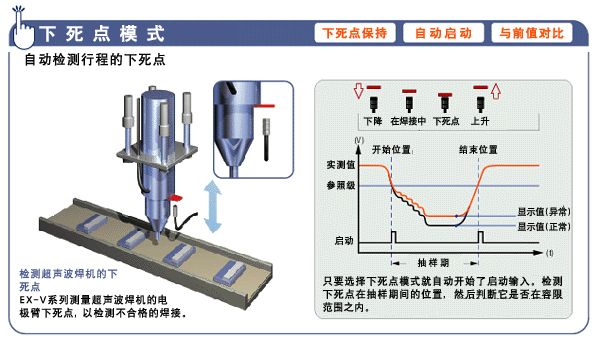

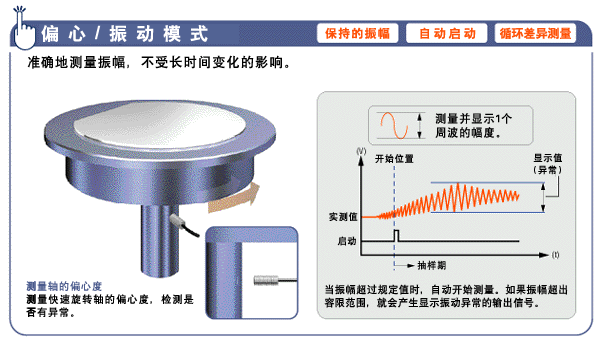

EX-V 系列 高速, 高精度, 此数字涡电流位移传感器具有高解析度及每秒40,000 次取样速度 高速取样∶40,000次/秒 因采用FLL线路而具有高分辨率和高准确度 "下死点"自动测量模式 "振动"自动测量模式 "间隙"自动测量模式 容易配置的双色LED数字显示器 不受环境影响的IP-67感测头 高解析度、高速取样率位移传感器 EX-V系列结合了高速取样及新开发的线性修正电路，使它较传统地过电流系统有大幅的性能改良。 能够准确地检测到瞬时变化。 高速数字处理线路可以准确地检测到常规的取样速度检测不到的实际峰(底)值。 高准确度的FLL线路 为得到高准确度的FLL线路(平级线性化),可对每一个感测头采用最佳的线性化校正。只要简单的调整就能够以同级中最佳的准确度进行测量。 高速高准确度检测能够对设备和产品进行24小时监控，防止产生不合格产品。40,000 次/秒的高速取样不会忽略任何瞬时变化。即使是高速生产线和移动物体也能准确有效地检测到。EX-V系列在严格的设计中增加了更准确的测量，从而有效地提高了设备监控系统的可靠性，实质上不受苛刻环境的影响。 可承受恶劣环境的小型感测头 (定为 IP-67) 所有型号定为IP-67，抗水抗油，即使在苛刻的环境中也能可靠地运行。 触动按钮便可有效地减小成本/工时 触动EX-V数字控制器上的按钮就能调到计时运行或平均值计算。不需PLC或PC，也不需与外接设备同步。 型号 EX-305V*1 EX-110V*1 EX-416V*1 EX-422V*1 EX-614V*1 类型 感测头 放大器单元 EX-V01 EX-V02 EX-V05 EX-V10 EX-V64 形状 ø5.4 x 18 mm 圆柱型 M10 x 18 mm 螺纹型 M16 x 20 mm 圆柱型，螺纹型 ø22 x 35 mm 圆柱型，螺纹型 14 x 30 x 4.8 mm 细长型 测量范围 0 至 1 mm 0 至 2 mm 0 至 5 mm 0 至 10 mm 0 至 4 mm A/D 转换系统 ― 显示范围 -19999 至 +19999 线性度 F.S. 的 ±0.3% 解析度 (平均测量次数: 64) 0.4 µm 1 µm 2 µm 1 µm 采样率 最大每秒取样 40000 次 *2 显示率 20/秒 显示器功率 7 段双色 LED 超出范围警告 显示 ±FFFF 控制输出 NPN 集电极开路或无电压接触 (时序输入，重设输入，自动归零输入，比较器输出取消的输入，同步输入，外部设定输入) 控制输出 公差设定 上/下限 2 级设定 x 4 个样式 (可选择) 信号 ― 响应时间 0.075 ms (最大速度时) 延迟时间 60 ms 脉冲输出 NPN 集电极开路 (HIGH，GO 和 LOW): 最大 100 mA (最大 40 V) 警报输出 ― 模拟输出电压 输出电压 ±5V 电阻 100 Ω 响应时间 0.075 ms (最大速度时) 温度特征 F.S. 的 0.07%/℃ *3 主要功能 FLL功能、数字过滤功能、自动归零功能、补偿功能、计算功能、测量模式 (15种)、判断值存储功能 (4组)、小数点位置/显示位数变更功能、各种错误显示功能等 额定 电源电压 24 VDC ±10 %、纹波 (P-P) 10 % 以下 消耗电流 240 mA 以下 环境抗耐性 环境温度 -10 至 +60 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 重量 约 45 g (含 3 m 缆线) 约 55 g (含 3 m 缆线) 约 75 g (含 3 m 缆线) 约 200 g (含 3 m 缆线) 约 60 g (含 3 m 缆线) *1 上述数据以铁质目标物 (S45C, SS400, t=1 mm) 测得。若测量铝，铜，或不绣钢目标物时，请参考这些材料的线性特性。数字涡电流位移传感器
特性

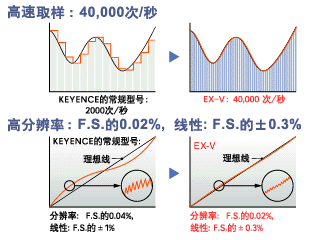

高速取样及线性修正
同级产品中最佳的精确度及高速取样
高性能和简单的配置
*2 若使用数字滤波器功能时，取样速度每秒取样 20000 次。
*3 若感测头与目标物之间的测量范围在 50% 以内。
