传感器>>光电传感器

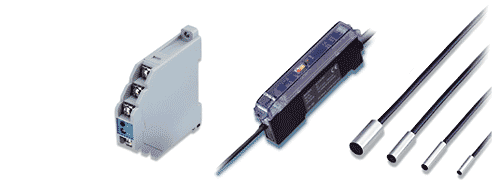

ES 系列 长距离放大器分离型接近传感器
型号： ES 系列
品牌： 日本基恩士KEYENCE
产品描述
ES 系列 带有独立放大器的近接式传感器，检测距离屏蔽型为8mm，非屏蔽型可以达到70mm。 检测距离为传统式传感器的两倍 检测距离方便调节 感测头种类繁多 内置警报输出 双倍于独立型近接传感器 放大器分离式ES系列做到了双倍于独立型近接传感器的检测距离。 ES系列在安装时无需对传感器位置作精确调节。你可在感测头安装后或在操作中用调节器对检测距离加以调节。由于其应差很小，ES系列可检测出持续移动目标物的微小高度差。 [新] ES01系列放大器 25圈旋钮式的时间调节器。在安装或维修时不用费心考虑感测头精确定位调节的问题。 感测头从直径2.8mm到90.0mm均有供应。 传感器线装入不锈钢螺管内以避免损坏。 最小ES系列近接传感器拥有直径小至2.8mm的感测头，可提供7mm的最大检测距离。 ES系列只有3.5mm的厚度，可以安装在任何有限的空间内。 The fluoro-polymer resin cap protects the sensor head (EH-308/110/114) from welding spatters. 精密制造的不锈钢特使密封技术，使得EH-108具有高抗油渍性。 型号 EH-302 EH-303A EH-305 EH-308 EH-110 EH-114 类型 标准型 , 埋入型 , 圆柱型 标准型 , 埋入型 , 螺纹型 可检测物体 黑色金属 (参阅有色金属特性) 标准目标物 (铁, t=1 mm) 5 x 5 mm 10 x 10 mm 15 x 15 mm 稳定检测范围 0 至 0.6 mm 0 至 0.8 mm 0 至 1 mm 0 至 2 mm 0 至 5 mm 最大检测距离 1.2 mm 2 mm 3 mm 5 mm 8 mm 应差距离 0.04 mm 0.05 mm 0.04 mm 0.05 mm 重复精度 0.002 mm 0.005 mm 温度特征 在 23°C 时最大为检测距离的 -10至 +20% ， 在 23°C 时最大为检测距离的 ±10% ， 环境抗耐性 外壳防护级 IP67 环境温度 -10 至 +60 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 重量 约 29 g (包括螺帽及 3 m 缆线) 约 38 g (包括螺帽及 3 m 缆线) 约 45 g (包括螺帽及 3 m 缆线) 约 47 g (包括螺帽及 3 m 缆线) 约 55 g (包括螺帽及 3 m 缆线) 约 62 g (包括螺帽及 3 m 缆线) 型号 EH-605 EH-614A EH-108 EH-910 类型 标准型 , 埋入型 , 超薄型 耐油型, 埋入型, 螺纹型*1 耐溶解型 , 埋入型 , 圆柱型 可检测物体 黑色金属 (参阅有色金属特性) 标准目标物 (铁, t=1 mm) 5 x 5 mm 15 x 15 mm 10 x 10 mm 稳定检测范围 0 至 1 mm 0 至 5 mm 0 至 1.5 mm 0 至 2 mm 最大检测距离 3 mm 8 mm 2.5 mm 4.5 mm 应差距离 0.05 mm 0.07 mm 0.06 mm 重复精度 0.002 mm 0.005 mm 温度特征 在 23°C 时最大为检测距离的 -10至 +20% ， 在 23°C 时最大为检测距离的 ±10% ， 在 23°C 时最大为检测距离的 -10 至 +15%， 环境抗耐性 外壳防护级 IP67 环境温度 -10 至 +60 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 重量 约 30 g (包括螺帽及 3 m 缆线) 约 57 g (包括螺帽及 3 m 缆线) 约 51 g (包括螺帽及 3 m 缆线) 约 53 g (包括螺帽及 3 m 缆线) *1 不是为浸入式使用而设计。 型号 EH-305S EH-308S EH-110S 类型 不锈钢螺旋管型 , 埋入型 , 可检测物体 黑色金属 (参阅有色金属特性) 标准目标物 (铁, t=1 mm) 5 x 5 mm 10 x 10 mm 稳定检测范围 0 至 1 mm 0 至 2 mm 最大检测距离 3 mm 5 mm 应差距离 0.05 mm 0.04 mm 重复精度 0.002 mm 0.005 mm 温度特征 在 23°C, 时最大为检测距离的 ±10% , 环境抗耐性 外壳防护级 IP67 环境温度 -10 至 +60 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 重量 约 76 g (包括螺帽及 3 m 缆线) 约 88 g (包括螺帽及 3 m 缆线) 约 100 g (包括螺帽及 3 m 缆线) 型号 EH-402 EH-416 EH-422 EH-430 EH-440 EH-290 类型 标准型 , 非埋入型 , 圆柱型 标准型 , 非埋入型 , 圆柱型及螺纹型 标准型 , 非埋入型 , 圆柱型 可检测物体 黑色金属 (参阅有色金属特性) 标准目标物 (铁, t=1 mm) 10 x 10 mm 20 x 20 mm 25 x 25 mm 30 x 30 mm 40 x 40 mm 150 x 150 mm 稳定检测范围 0 至 3 mm 0 至 6 mm 0 至 9 mm 0 至 12 mm 0 至 18 mm 0 至 35 mm 最大检测距离 7 mm 13 mm 18 mm 25 mm 36 mm 70 mm 应差距离 0.04 mm 0.05 mm 0.06 mm 0.08 mm 0.1 mm 0.2 mm 重复精度 0.002 mm 0.012 mm 0.02 mm 0.025 mm 0.037 mm 0.075 mm 温度特征 在 23°C, 时最大为检测距离的 30% 最大 -10% , 在 23°C, 时最大为检测距离的 ±10% , 环境抗耐性 外壳防护级 IP67 环境温度 -10 至 +60 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 重量 约 28 g (包括螺帽及 3 m 缆线) 约 72 g (包括螺帽及 3 m 缆线) 约 175 g (包括螺帽及 3 m 缆线) 约 225 g (包括螺帽及 3 m 缆线) 约 280 g (包括螺帽及 3 m 缆线) 约 650 g (包括螺帽及 3 m 缆线) 型号 ES-M1*1 ES-M2*1 ES-M1P*1 ES-M2P*1 类型 联机扩展系统 形状 主要模块 扩展单元 主要模块 扩展单元 操作模式 N.O./N.C. 可选择开关 延时功能 可选择 10 ms 延迟/计时器关*2 输出型 NPN PNP 输出 控制输出 NPN 集电极开路最大 100 mA 最大 40 V, 剩余电压最大 1 V ― PNP 集电极开路最大 100 mA 最大 26.4 V, 剩余电压最大 1 V ― 警报输出 断线警报输出 NPN 集电极开路最大 100 mA 40 V, ―*3 PNP 集电极开路最大 100 mA 最大 26.4 V, ―*3 反应时间 最大 1 ms 温度特征 在 23°C 时为检测距离的 ±8%，在 0 至 50°C 范围内 灵敏度调节 25 圈旋钮式调节器 保护电路 逆功率连接保护，输出过电流保护，输出电涌保护 额定 电源电压 12 至 24 VDC、纹波 (P-P) 10 % 以下 额定值 电流/功率 电流消耗 最大 25 mA 环境抗耐性 环境温度 0 至 +50 °C*4 相对湿度 35 至 85 % RH (无凝结) 重量 约 65 g (包括螺帽及 2 m 缆线) 约 35 g (包括螺帽及 2 m 缆线) 约 65 g (包括螺帽及 2 m 缆线) 约 35 g (包括螺帽及 2 m 缆线) *1 ES-M1/M2 不能与 EH-422、430、440 或 290 连接。 型号 ES-32DC ES-X38 类型 DC 操作模式 N.O./N.C. (可用开关选择) 指示灯 输出: 红色 LED 输出 控制输出 NPN: 最大 200 mA (40 V) NPN: 最大 100 mA (40 V) 警报输出 断线警报输出 NPN: 最大 100 mA (40 V) 剩余电压: 最大 1 V 漏电流 (OFF 时间) ― 反应时间 最大 1 ms 温度特征 在 23°C 时为检测距离的 8%, 在 0 至 50°C 之内 灵敏度调节 15 圈旋钮式调节器 额定 电源电压 10 至 28 VDC、纹波 (P-P) 10 % 以下 12 至 24 VDC、纹波 (P-P) 10 % 以下 额定值 电流/功率 电流消耗 最大 18 mA 最大 25 mA 环境抗耐性 环境温度 0 至 +50 °C 相对湿度 35 至 85 % RH (无凝结) 重量 约 48 g 约 67 g (含 2 m 缆线)长距离放大器分离型接近传感器
特性
长距离放大器分离型近接传感器
长检测距离
距离容易调节
17种不同类型的感测头可供选用
带有保护管套(EH-305S/308S/110S)
小型尺寸(EH-402)
节省空间(EH-605)
Resistant to Welding Spatter (optional)
耐油渍(EH-108)
在 -10 至 +60°C 范围内
在 -10 至 +60°C 范围内
在 -10 至 +60°C 范围内
在 -10 至 +60°C 范围内
在 0 至 +60°C 范围内
在 -10 至 +60°C 范围内
在 -10 至 +60°C 范围内
在 -10 至 +60°C 范围内
或更少剩余电压 1 V 或更少*3
或更少剩余电压 1 V 或更少*3
*2 当 N.O. (常开) 操作配置时，关闭延迟时间是 10 ms。当 N.C. (常闭) 操作配置时，启动延迟时间是 10 ms。
*3 断开连接报警输出在 ES-M2 (P)中不适用。
*4 当扩展单元增加时，环境温度会随着以下的情况发生变化。加装扩展单元在 DIN 轨道 (金属轨道) 上，并设定输出电流在 20 mA 或以下
1 至 10 个扩展单元：0 至 +50 °C
11 至 16 个扩展单元：0 至 +45 °C
剩余电压: 最大 1 V
剩余电压: 最大 1 V
