GV 系列 数字CMOS激光传感器
型号： GV 系列
品牌： 日本基恩士KEYENCE
产品描述

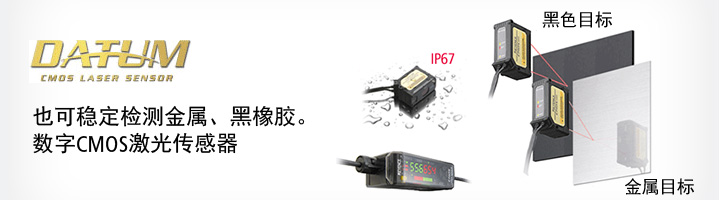

GV 系列 “GV 系列”可以根据工件设置最优的激光发射时间、功率以及增益。任何颜色的目标都能可靠地检测到。 DATUM（背景、基准面）设定时，可以准确检测工件。 这种模式无视连续的变化，只检测急剧变化，根据距离的变化量检测，因此不受工件移动速度的影响。 范围、线性区域光束扩大了传感器的应用范围 型号 GV-H45 GV-H45L GV-H130 GV-H130L GV-H450 GV-H450L GV-H1000 GV-H1000L 类型 短距离型 中距离型 长距离型 超长距离型 光源 可见半导体激光, 波长: 655 nm 激光分类 FDA (CDRH) 2 类 (560 µW) 1 类*3 (220 µW) 2 类 (560 µW) 1 类*3 (220 µW) 2 类 (560 µW) 1 类*3 (220 µW) 2 类 (560 µW) 1 类*3 (220 µW) IEC 60825-1 1 类 (220 µW) 1 类 (220 µW) 1 类 (220 µW) 1 类 (220 µW) 激光等级 JIS C6802 检测距离 20 至 45 mm 55 至 130 mm 160 至 450 mm 200 至 1,000 mm 显示可能范围 259 至 -34 768 至 -98 295 至 -50 810 至 -175 标准检测偏差 0.5 mm 1 mm 3 mm 20 mm (检测距离 光点直径 约 ø0.1 mm 约 ø0.3 mm 约 ø0.8 mm 约 ø1.8 mm 工作状态指示灯 控制输出: 红色 LED/激光辐射放射指示灯：绿色 LED/单点指示灯：绿色 LED 环境抗耐性 外壳防护级 IP67 环境耐性 工作环境亮度 白炽灯 10000ℓx 5000ℓx 10000ℓx 5000ℓx 2500ℓx 5000ℓx 2500ℓx 日光 20000ℓx 10000ℓx 20000ℓx 10000ℓx 5000ℓx 10,000 ℓx*4 5000ℓx *5 环境抗耐性 环境温度 -10 至 +50 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 各轴 2 个小时 材料 罩壳材料：PBT; 显示屏: 多芳基化合物；金属: SUS304；镜头盖: 玻璃; 电缆: PVC 重量 约 120 g*2 约 130 g*2 约 190 g*2 约 210 g*2 *1 与检测距离相关的放大器显示值的一般指导(当距离显示模式设定为正常时)。 型号 GV-21 GV-22 GV-21P GV-22P 类型 放大器单元 主机 放大器单元 分机 放大器单元 主机 放大器单元 分机 功率消耗 正常 最大 2,200 mW (30 V 时，最大 73.3 mA) 环保 - 条形 最大 1,700 mW (30 V 时，最大 56.7 mA) 环保 - 全部 最大 1,600 mW (30 V 时，最大 53.3 mA) 显示指示灯 两个 7 段显示器 (当前值: 3 位红色 LED 指示灯，预设值: 3 位绿色 LED 指示灯) + 双色 13 级条形 LED (红色、绿色) 工作状态指示灯 控制输出: 红色 LED x 2 频道显示: 绿色 LED x 2 激光辐射放射指示灯：绿色 LED 其它: 绿色 LED x 2/红色 LED x 3 输出型 NPN PNP 控制输出 NPN 集电极开路 x 2 ch、最大 40V 直流/最大 100 mA、残余电压最大 1 V PNP 集电极开路 x 2 ch、最大 30V 直流/最大 100 mA、残余电压最大 1 V 控制输入 放射停止输入、通道切换输入、偏移输入、计时输入，每个输入的响应时间：20 ms 响应时间 1.5/3/10/20/50 ms 额定 电源电压 10 至 30 VDC、包括纹波 (P-P) 10 %*1 环境抗耐性 环境温度 -10 至 +55 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 各轴 2 个小时 材料 罩壳材料、显示屏盖: 聚碳酸酯; 触键: 聚甲醛; 电缆: PVC 重量 约 110 g *1 如果装有扩展单元，则供电电压必须为 11 至 30 VDC。数字CMOS激光传感器
特性
稳定检测
世界创新性的 DATUM
其它方便的模式
GV系列激光传感器应用
Part 1040.10
(放大器显示器 )
(250 至 0)*1)
(750 至 0)*1)
(290 至 0)*1)
(800 至 0)*1)
200 至 800 mm 至)
30 mm (检测距离
800 至 1,000 mm 至)
(检测距离 45 mm)
(检测距离 130 mm)
(检测距离 450 mm)
(检测距离 1,000 mm)
*2 包含 2 m 连接器电缆 (对于 GV-H1000、是 3 m 电缆)
*3 FDA (CDRH) 的激光分类是基于 IEC 60825-1 并根据 Laser Notice No.50 的要求而实施的。
*4 对于 GV-H1000 (响应时间设置为 10 ms 或更快时)，是白炽灯: 5,000 lux，日光: 3,000 lux
*5 对于 GV-H1000L (响应时间设置为10 ms 或更快时)，是白炽灯: 2,500 lux，日光: 1,500 lux
