传感器>>激光传感器

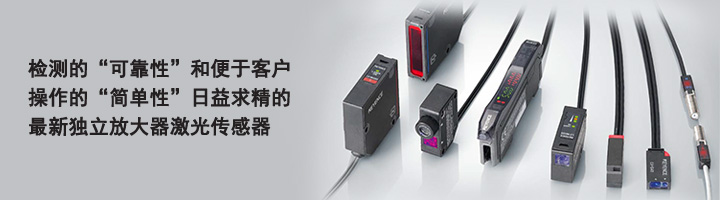

LV-N 系列 数字激光传感器
型号： LV-N 系列
品牌： 日本基恩士KEYENCE
产品描述
LV-N 系列 使用激光支持对困难的应用执行长距离检测，同时保持聚焦的可见光斑。 [1]只需一键即可完成设置 激光传感器是为一般用途而设计的，但是目标检测要求通常更为苛刻。因此，客户通常为寻求附加的装配选件。下列模式内置在 NEO 系列中。只需选择既定用途即可。无需执行复杂的设定操作。 KEYENCE 开发了 4 种可与开放式现场网络 (CC-Link、DeviceNet™、EtherNet/IP™ 和 EtherCAT) 兼容的通信装置。这些装置支持在与其他制造商生产的各种设备相同的网络上安装和使用 NEO 系列传感器。 型号 LV-S41 LV-S41L LV-S31 FDA (CDRH) Part 1040.10 1 类激光产品*1 IEC 60825-1 1 类激光产品 类型 小型 小型侧视型 可调整距离限定反射型 光源 可见红色半导体激光，波长：655 nm 检测距离 MEGA 600 mm 480 mm 50 至 200 mm ULTRA 500 mm 400 mm SUPER 400 mm 320 mm TURBO 300 mm 240 mm FINE 200 mm 160 mm HSP 150 mm 120 mm 环境抗耐性 环境温度 -10 至 +50 °C (无冻结) 0 至 +50 °C (无冻结) 材料 外壳 玻璃增强塑料 显示屏 聚碳酸酯 镜头盖 降冰片烯塑料 丙烯酸 发射器镜头：降冰片烯塑料 重量 大约 70 g 大约 75 g *1 FDA (CDRH) 的激光分类是基于IEC60825-1 并根据Laser Notice No.50 的要求而实施的。 型号 LV-NH35 LV-NH32 LV-NH37 类型 直线光束同轴 可调整光斑 超小光斑 FDA (CDRH) Part 1040.10 1 类激光产品*1 IEC 60825-1 1 类激光产品 光源 可见红色半导体激光，波长：660 nm 检测距离 MEGA 750 mm 1200 mm 70±15 mm ULTRA 600 mm 1000 mm SUPER 450 mm 750 mm TURBO 300 mm 500 mm FINE 150 mm 250 mm HSP 100 mm 200 mm 环境抗耐性 环境温度 -10 至 +55 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 材料 外壳 玻璃增强塑料 镜头盖 降冰片烯塑料 丙烯酸(接收器：多芳基化合物) 玻璃(接收器：多芳基化合物) 重量 大约 65 g *1 FDA (CDRH) 的激光分类是基于IEC60825-1 并根据Laser Notice No.50 的要求而实施的。 型号 LV-NH42 类型 长距离区域 FDA (CDRH) Part 1040.10 1 类激光产品*1 IEC 60825-1 1 类激光产品 光源 可见红色半导体激光，波长：660 nm 检测距离 MEGA 1200 mm ULTRA 1000 mm SUPER 750 mm TURBO 500 mm FINE 250 mm HSP 200 mm 环境抗耐性 环境温度 -10 至 +55 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 材料 外壳 玻璃增强塑料 镜头盖 多芳基化合物 重量 大约 65 g *1 FDA (CDRH) 的激光分类是基于IEC60825-1 并根据Laser Notice No.50 的要求而实施的。 型号 LV-S61 LV-S62 LV-S63 类型 小光斑 平行光区域 长距离透明物体 FDA (CDRH) Part 1040.10 1 类激光产品*1 IEC 60825-1 1 类激光产品 光源 可见红色半导体激光，波长：655 nm 可见红色半导体激光，波长：660 nm 检测距离 MEGA 2.5 m 12 m (6 m)*2 35 m ULTRA 2 m 10 m (5 m)*2 30 m SUPER 1.5 m 8 m (3.5 m)*2 25 m TURBO 1 m 5 m (2 m)*2 15 m FINE 0.75 m 2.5 m (0.7 m)*2 8 m HSP 0.5 m ― 环境抗耐性 环境温度 -10 至 +50 °C (无冻结) 材料 外壳 玻璃增强塑料 镜头盖 丙烯酸 反射镜 聚碳酸酯、丙烯酸 重量 大约 70 g 大约 65 g 大约 110 g *1 FDA (CDRH) 的激光分类是基于IEC60825-1 并根据Laser Notice No.50 的要求而实施的。 型号 LV-NH62 类型 小光斑 FDA (CDRH) Part 1040.10 1 类激光产品*1 IEC 60825-1 1 类激光产品 光源 可见红色半导体激光，波长：660 nm 检测距离 MEGA 8 m ULTRA 7 m SUPER 6 m TURBO 5 m FINE 3.5 m HSP 2 m 环境抗耐性 环境温度 -10 至 +55 °C (无冻结) 材料 外壳 玻璃增强塑料 镜头盖 降冰片烯塑料 反射镜 聚碳酸酯、丙烯酸 重量 大约 65 g *1 FDA (CDRH) 的激光分类是基于IEC60825-1 并根据Laser Notice No.50 的要求而实施的。 型号 LV-S71 LV-S72 类型 小型标准型 小型(带有狭缝板) FDA (CDRH) Part 1040.10 1 类激光产品*1 IEC 60825-1 1 类激光产品 光源 可见红色半导体激光，波长：655 nm 检测距离 MEGA 500 mm ULTRA SUPER TURBO FINE HSP 环境抗耐性 环境温度 -10 至 +50 °C (无冻结) 材料 外壳 金属零件：不锈钢，塑料零件：多芳基化合物 镜头盖 发射器：降冰片烯塑料 发射器：降冰片烯塑料 重量 大约 70 g *1 FDA (CDRH) 的激光分类是基于IEC60825-1 并根据Laser Notice No.50 的要求而实施的。 型号 LV-NH110 LV-NH100 LV-NH300 类型 区域透过型 高功率 区域透过型 高性能 FDA (CDRH) Part 1040.10 1 类激光产品*1 IEC 60825-1 1 类激光产品 光源 可见红色半导体激光，波长：660 nm 检测距离 MEGA 2000 mm 2000 mm ULTRA SUPER TURBO FINE HSP 环境抗耐性 环境温度 -10 至 +55 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 材料 外壳 玻璃增强塑料 镜头盖 发射器：玻璃，接收器：多芳基化合物 重量 大约 75 g 大约 95 g *1 FDA (CDRH) 的激光分类是基于IEC60825-1 并根据Laser Notice No.50 的要求而实施的。 型号 LV-N11N LV-N12N LV-N11CN LV-N12CN LV-N11MN 类型 2 路输出 1 路输出 监视器输出 输出 NPN 电缆 / 连接器 电缆 M8 连接器 电缆 主装置 / 扩展单元 主装置 扩展单元 主装置 扩展单元 主装置 I / O 控制输出 2 路输出 1 路输出 外部输入 1 路输入 监视器输出 无 1 路输出 反应时间 80 µs (HIGH SPEED) / 250 µs (FINE) / 500 µs (TURBO) / 1 ms (SUPER) / 4 ms (ULTRA) / 16 ms (MEGA) *1 输出选择 LIGHT-ON / DARK-ON (可用开关选择) 计时器功能 计时器关闭 / 断开延时计时器 / 开启延时计时器 / 单次计时器， 控制输出 NPN 集电极开路 30 V，残留电压 1 V 或更低(输出电流：10 mA 或更小)/ 2 V 或更低(输出电流：10 至 100 mA) 监视器输出 ― 电压输出：1 到 5 V；负载电阻：10 kΩ 或以上；重复精度：总量程的 ±0.5%； 外部输入 输入时间：2 ms (ON) / 20 ms (OFF) 或更长*2 扩展单元的多个连接 最多总共可连接 17 个装置（2 路输出类型被视为 2 个装置） 保护电路 极性反接保护、过电流保护、电涌吸收器 抗干扰装置数量 连接到非 LV-S31 装置：0 代表 HIGH SPEED ； 2 代表 FINE / TURBO / SUPER ；4 代表 ULTRA / MEGA， 外壳大小 H 32.6 mm × W 9.8 mm × L 78.7 mm 额定 电源电压 24 VDC (工作电压 10-30 VDC (包括纹波))、纹波 (P-P) 10 % 以下、2 类 或 LPS*4*5 额定值 功率消耗 正常：830 mW 或更少(30 V 时。24 V 时 30 mA，12 V 时 56 mA 或更少)*6 环境抗耐性 环境温度 -20 至 +55 °C (无冻结)*8 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 耐冲击性 500 m/s2、X,Y,Z 方向各 3 次 材料 电缆 PVC 外壳 主装置与外壳材料：聚碳酸酯 重量 大约 75 g 大约 65 g 大约 20 g 大约 75 g *1 连接 LV-S31 / S62 / S63 时无法选择 80 µs 型号 LV-N11P LV-N12P LV-N11CP LV-N12CP 类型 2 路输出 1 路输出 输出 PNP 电缆 / 连接器 电缆 M8 连接器 主装置 / 扩展单元 主装置 扩展单元 主装置 扩展单元 I / O 控制输出 2 路输出 1 路输出 外部输入 1 路输入 监视器输出 无 反应时间 80 µs (HIGH SPEED) / 250 µs (FINE) / 500 µs (TURBO) / 1 ms (SUPER) / 4 ms (ULTRA) / 16 ms (MEGA) *1 输出选择 LIGHT-ON / DARK-ON (可用开关选择) 计时器功能 计时器关闭 / 断开延时计时器 / 开启延时计时器 / 单次计时器， 控制输出 PNP 集电极开路 30 V，残留电压 1.2 V 或更低(输出电流：10 mA 或更小)/ 2.2 V 或更低(输出电流：10 至 100 mA) 监视器输出 ― 外部输入 输入时间：2 ms (ON) / 20 ms (OFF) 或更长*2 扩展单元的多个连接 最多总共可连接 17 个装置（2 路输出类型被视为 2 个装置） 保护电路 极性反接保护、过电流保护、电涌吸收器 抗干扰装置数量 连接到非 LV-S31 装置：0 代表 HIGH SPEED ； 2 代表 FINE / TURBO / SUPER ；4 代表 ULTRA / MEGA， 外壳大小 H 32.6 mm × W 9.8 mm × L 78.7 mm 额定 电源电压 24 VDC (工作电压 10-30 VDC (包括纹波))、纹波 (P-P) 10 % 以下、2 类 或 LPS*4*5 额定值 功率消耗 正常：950 mW 或更少(30 V 时。24 V 时 33 mA，12 V 时 60 mA 或更少)*6 环境抗耐性 环境温度 -20 至 +55 °C (无冻结)*8 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 耐冲击性 500 m/s2、X,Y,Z 方向各 3 次 材料 电缆 PVC 外壳 主装置与外壳材料：聚碳酸酯 重量 大约 75 g 大约 65 g 大约 20 g *1 连接 LV-S31 / S62 / S63 时无法选择 80 µs 型号 LV-N10 类型 零线 电缆 / 连接器 ― 主装置 / 扩展单元 扩展单元 I / O 控制输出 无 外部输入 监视器输出 反应时间 80 µs (HIGH SPEED) / 250 µs (FINE) / 500 µs (TURBO) / 1 ms (SUPER) / 4 ms (ULTRA) / 16 ms (MEGA) *1 输出选择 LIGHT-ON / DARK-ON (可用开关选择) 计时器功能 计时器关闭 / 断开延时计时器 / 开启延时计时器 / 单次计时器， 控制输出 NPN 集电极开路 30 V，残留电压 1 V 或更低(输出电流：10 mA 或更小)/ 2 V 或更低(输出电流：10 至 100 mA) 监视器输出 ― 外部输入 输入时间：2 ms (ON) / 20 ms (OFF) 或更长*2 扩展单元的多个连接 最多总共可连接 17 个装置（2 路输出类型被视为 2 个装置） 保护电路 极性反接保护、过电流保护、电涌吸收器 抗干扰装置数量 连接到非 LV-S31 装置：0 代表 HIGH SPEED ； 2 代表 FINE / TURBO / SUPER ；4 代表 ULTRA / MEGA， 外壳大小 H 32.6 mm × W 9.8 mm × L 78.7 mm 额定 电源电压 24 VDC (工作电压 10-30 VDC (包括纹波))、纹波 (P-P) 10 % 以下、2 类 或 LPS*4*5 额定值 功率消耗 正常：830 mW 或更少(30 V 时。24 V 时 30 mA，12 V 时 56 mA 或更少)*6 环境抗耐性 环境温度 -20 至 +55 °C (无冻结)*8 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 耐冲击性 500 m/s2、X,Y,Z 方向各 3 次 材料 电缆 PVC 外壳 主装置与外壳材料：聚碳酸酯 重量 大约 20 g *1 连接 LV-S31 / S62 / S63 时无法选择 80 µs数字激光传感器
特性
激光可见、距离远且可调整
[1] 可见的红色激光光斑
能够实现精确的检测定位，可避免由于微弱或不可见光束引起的棘手安装对准问题。
[2] 使用聚焦光束进行长距离检测
通过使用激光光源，光斑在超远距离下保持不变，可消除有关安装位置的任何疑虑。
[3]完整的产品系列，符合 1 类激光要求
1 类激光提供全面的安全操作，可采用与其他光电传感器相同的方式使用。使用 NEO Preset 简单且精确地执行检测
[2]只需单击一次即可完成反射型应用的设置
[3]激光、光纤和光电型号全部共享相同的简单操作预编程应用设定支持选择所需功能
可与多个开放式现场网络兼容
(调整范围)
接收器镜头盖：多芳基化合物
*2 括号中包含的数字是针对小光斑的检测距离。
接收器：多芳基化合物
接收器：玻璃
(检测区域：10 mm)
(检测区域：30 mm)
计时器持续时间可选择：1 ms 至 9999 ms，
与设置值的最大误差：最大 ±10%
(独立)1 路最大输出：100 mA 或更小，2 路输出总计：100 mA 或更小
(多个连接)1 路最大输出：20 mA 或更小
响应时间：1 ms (HIGH SPEED, FINE, TURBO)，1.2 ms (SUPER)，1.8 ms (ULTRA)，4.2 ms (MEGA)
连接到 LV-S31 ：2 代表 FINE ；4 代表 TURBO / SUPER / ULTRA / MEGA*3
Eco on 模式：710 mW 或更少(30 V 时。24 V 时 26 mA，12 V 时 48 mA 或更少)*6
Eco Full 模式：550 mW 或更少(30 V 时。24 V 时 21 mA，12 V 时 40 mA 或更少)
*7
*2 选择外部校准时间时，输入时间为 25 ms (ON) / 25 ms (OFF)。
*3 当选择“双倍”时，这些装置的数量加倍。
*4 与额定值在 30 V 或以上且不超过 1 A 的过流保护装置同时使用。
*5 若要连接超过 9 个以上装置，电压必须为 20 V 或以上。
*6 对于HIGH SPEED 增加 30 mW (1 mA)。
*7 当连接LV-NH100 / NH110 / NH300 时增加15%。不包括负责的功率消耗。连接扩展单元时的功率消耗为各个放大器装置的总功率消耗。
例如：当一个主装置(LV-N11N) 连接到2 个扩展单元(LV-N12N) 时, 并且是和LV-NH100 感测头在HIGH SPEED 模式下使用时，(1.15×860 mW×1)+(810 mW×2) = 最大值2967 mW。
*8 如果同时使用多个装置，则环境温度因下面的条件而异。使用安装支架将装置安装在 DIN 导轨上，并检查装置的输出电流是否为 20 mA 或更少。
连接一个或两个装置：-20 °C 至 +55 °C；连接 3 至 10 个装置：-20 °C 至 +50 °C；连接 11 至 16 个装置：-20 °C 至 +45 °C。使用 2 路输出时，一个装置按两个装置计数。
计时器持续时间可选择：1 ms 至 9999 ms，
与设置值的最大误差：最大 ±10%
(独立)1 路最大输出：100 mA 或更小，2 路输出总计：100 mA 或更小
(多个连接)1 路最大输出：20 mA 或更小
连接到 LV-S31 ：2 代表 FINE ；4 代表 TURBO / SUPER / ULTRA / MEGA*3
Eco on 模式：815 mW 或更少(30 V 时。24 V 时 29 mA，12 V 时 52 mA 或更少)*6
Eco Full 模式：650 mW 或更少(30 V 时。24 V 时 24 mA，12 V 时 40 mA 或更少)
*7
*2 选择外部校准时间时，输入时间为 25 ms (ON) / 25 ms (OFF)。
*3 当选择“双倍”时，这些装置的数量加倍。
*4 与额定值在 30 V 或以上且不超过 1 A 的过流保护装置同时使用。
*5 若要连接超过 9 个以上装置，电压必须为 20 V 或以上。
*6 对于HIGH SPEED 增加 30 mW (1 mA)。
*7 当连接LV-NH100 / NH110 / NH300 时增加15%。不包括负责的功率消耗。连接扩展单元时的功率消耗为各个放大器装置的总功率消耗。
例如：当一个主装置(LV-N11N) 连接到2 个扩展单元(LV-N12N) 时, 并且是和LV-NH100 感测头在HIGH SPEED 模式下使用时，(1.15×860 mW×1)+(810 mW×2) = 最大值2967 mW。
*8 如果同时使用多个装置，则环境温度因下面的条件而异。使用安装支架将装置安装在 DIN 导轨上，并检查装置的输出电流是否为 20 mA 或更少。
连接一个或两个装置：-20 °C 至 +55 °C；连接 3 至 10 个装置：-20 °C 至 +50 °C；连接 11 至 16 个装置：-20 °C 至 +45 °C。使用 2 路输出时，一个装置按两个装置计数。
计时器持续时间可选择：1 ms 至 9999 ms，
与设置值的最大误差：最大 ±10%
(独立)1 路最大输出：100 mA 或更小，2 路输出总计：100 mA 或更小
(多个连接)1 路最大输出：20 mA 或更小
连接到 LV-S31 ：2 代表 FINE ；4 代表 TURBO / SUPER / ULTRA / MEGA*3
Eco on 模式：710 mW 或更少(30 V 时。24 V 时 26 mA，12 V 时 48 mA 或更少)*6
Eco Full 模式：550 mW 或更少(30 V 时。24 V 时 21 mA，12 V 时 40 mA 或更少)
*7
*2 选择外部校准时间时，输入时间为 25 ms (ON) / 25 ms (OFF)。
*3 当选择“双倍”时，这些装置的数量加倍。
*4 与额定值在 30 V 或以上且不超过 1 A 的过流保护装置同时使用。
*5 若要连接超过 9 个以上装置，电压必须为 20 V 或以上。
*6 对于HIGH SPEED 增加 30 mW (1 mA)。
*7 当连接LV-NH100 / NH110 / NH300 时增加15%。不包括负责的功率消耗。连接扩展单元时的功率消耗为各个放大器装置的总功率消耗。
例如：当一个主装置(LV-N11N) 连接到2 个扩展单元(LV-N12N) 时, 并且是和LV-NH100 感测头在HIGH SPEED 模式下使用时，(1.15×860 mW×1)+(810 mW×2) = 最大值2967 mW。
*8 如果同时使用多个装置，则环境温度因下面的条件而异。使用安装支架将装置安装在 DIN 导轨上，并检查装置的输出电流是否为 20 mA 或更少。
连接一个或两个装置：-20 °C 至 +55 °C；连接 3 至 10 个装置：-20 °C 至 +50 °C；连接 11 至 16 个装置：-20 °C 至 +45 °C。使用 2 路输出时，一个装置按两个装置计数。
