FS-V/T/M 系列 (FS01)单线系统光纤传感器放大器
型号： FS-V/T/M 系列 (FS01)
品牌： 日本基恩士KEYENCE
产品描述

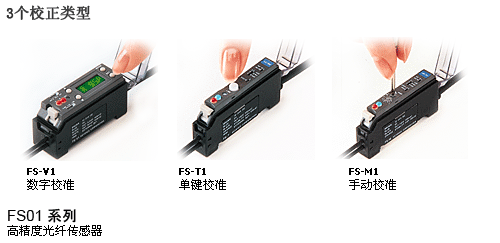

FS-V/T/M 系列 (FS01) FS01系列光纤传感器和强韧光纤能够提供非凡的性能。 紧凑简单的操作 全新的12位并行CPU 20-µs响应速度 多种校准方式 节省配线的单线或免线连接系统 多功能数字校准传感器。FS-V1(P) 扩充单元控制功能 可以一边查看主单元监视器上显示的值一边微调扩充单元的灵敏度。 灵敏度和接收光线强度以数字方式显示在监视器上，便于进行光束对准和维护工作。 全自动校准 按下SET键自动检测目标物与背景之间灵敏度的差别。校准时无须停止生产。 定位校准 当需要一个信号来表示目标物已到达指定位置时，使用定位校准会获得非常好的效果。其他应用还包括箍钢材料的固定长度切割或在零件上印标识。 两点校准 两点校准可用来对灵敏度进行微调，这一点是普通自动校准无法做到的。该校准方式使用简单，还可以帮助检测生产线上的边缘缺陷。 双组输出可以用于以上/下限或报警输出为基础的控制。 单键校准传感器 FS-T1(P)/T1G/T2(P)/T0 全世界最小的放大器 仅有9mm宽的超薄放大器，将空间节省设计发挥到极至。 一旦光纤顶部有污垢或光轴没有对齐，就会使光量变得不稳定，此时报警输出就会打开以防止发生故障。 全自动校准 按下SET键自动检测目标物与背景之间灵敏度的差别。校准时无须停止生产。 定位校准 当需要一个信号来表示目标物已到达指定位置时，使用定位校准会获得非常好的效果。其他应用还包括箍钢材料的固定长度切割或在零件上印标识。 两点校准 两点校准可用来对灵敏度进行微调，这一点是普通自动校准无法做到的。该校准方式使用简单，还可以帮助检测生产线上的边缘缺陷。 手动校准传感器FS-M1(P)/M1H/M2(P)/M0 观察方便的灵敏度指示器 在8转微调电阻上装有一个观察方便的指示器。指示器在一瞬间就能显示出灵敏度设置，这样任何人都能很轻易地查看设置。 抗干扰功能 8个光纤单元能够在十分贴近的情况下保持检测的可靠性。在TURBO模式中，最多可以并排使用8个光纤单元，它们之间不会互相干扰。（同时使用TURBO模式和FINE模式时最多可用4个光纤单元。） 放大器的两大特点 1. 精细微调 FINE模式用于精确检测而TURBO模式用于长距离检测 新型的FS-M1H的响应速度是FS-M的十倍多(20us)，这使得高速生产线上的检测或对高速计算的检测成为可能。 型号 FS-T1 FS-T2 FS-M1 FS-M2 FS-M0 类型 基本单元 1- 元单展扩线 基本单元 1- 元单展扩线 0- 元单展扩线 输出型 NPN ― 光源 红色 LED 敏感度调整/模式选择 按钮 8 档微调电容器 (带指示灯)，FINE/TURBO (开关选择) 反应时间 250 µs 250 µs (FINE) /500 µs (TURBO) 410 µs 至 1.2 ms*5 操作模式 LIGHT-ON/DARK-ON (开关选择) 显示指示器 输出指示灯: 红色 LED; 稳定运转指示灯: 绿色 LED 校准指示灯: 橙色 LED 输出：红色 LED，稳定运行：绿色 LED 延时功能 延时开 40 ms/延时关 40 ms/计时器 (可用开关选择) 输入 无电压输入(接触式，固体状态) ― 控制输出 NPN 开放式集电器 最大 100 mA (最大 24 VDC) 剩余电压：最大 1 V ― 稳定性输出 NPN 开放式集电器 最大 50 mA (最大 40 VDC) 剩余电压：最大 1 V*1 保护电路 反极性保护，过电流保护，过压吸收器 部件扩展 可连接 16 个扩展部件 (共 17 个部件)*2 相互抗干扰 4台 FINE : 4, TURBO/SUPER: 8 额定 电源电压 12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下 12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下*4 12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下 12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下*4 消耗电流 35 mA 以下 环境抗耐性 环境光照 白炽灯：最大 10,000 lux、日光：最大 20,000 lux 环境温度 -10 至 +55 °C (无冻结)*3 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 耐冲击性 500 m/s2、X,Y,Z 方向各 3 次 外壳材料 聚碳酸酯 重量 约 75 g 约 40 g 约 75 g 约 40 g 约 20 g *1 只有 FS-T1/M1 提供稳定性输出。 型号 FS-T1P FS-T2P FS-M1P FS-M2P 类型 基本单元 1- 元单展扩线 基本单元 1- 元单展扩线 输出型 PNP 光源 红色 LED 敏感度调整/模式选择 按钮 8 档微调电容器 (带指示灯)，FINE/TURBO (开关选择) 反应时间 250 µs 250 µs (FINE) /500 µs (TURBO) 操作模式 LIGHT-ON/DARK-ON (开关选择) 显示指示器 输出指示灯: 红色 LED; 稳定运转指示灯: 绿色 LED 校准指示灯: 橙色 LED 输出：红色 LED，稳定运行：绿色 LED 延时功能 延时开 40 ms/延时关 40 ms/计时器 (可用开关选择) 输入 无电压输入(接触式，固体状态) ― 控制输出 PNP 开放式集电器 最大 100 mA (最大 40 VDC) 剩余电压：最大 1 V 稳定性输出 PNP 开放式集电器 最大 50 mA (最大 40 VDC) 剩余电压：最大 1 V*1 保护电路 反极性保护，过电流保护，过压吸收器 部件扩展 可连接 16 个扩展部件 (共 17 个部件)*2 相互抗干扰 4台 FINE : 4, TURBO/SUPER: 8 额定 电源电压 12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下 12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下*4 12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下 12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下*4 消耗电流 35 mA 以下 50 mA 以下 35 mA 以下 环境抗耐性 环境光照 白炽灯：最大 10,000 lux、日光：最大 20,000 lux 环境温度 -10 至 +55 °C (无冻结)*3 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 耐冲击性 500 m/s2、X,Y,Z 方向各 3 次 外壳材料 聚碳酸酯 重量 约 75 g 约 40 g 约 75 g 约 40 g *1 只有 FS-T1/M1 提供稳定性输出。 型号 FS-T1G 光源 绿色 LED 反应时间 250 µs 操作模式 LIGHT-ON/DARK-ON (开关选择) 显示指示器 输出指示灯：红色 LED；稳定运转指示灯：绿色 LED 校准指示灯：橙色 LED 延时功能 延时开 40 ms/延时关 40 ms/计时器 (可用开关选择) 外部校准输入信号 无电压输入(接触式，固体状态) 输入 控制输出 NPN 开放式集电器 最大 100 mA (最大 24 VDC) 剩余电压：最大 1 V 稳定性输出 NPN 开放式集电器 最大 50 mA (最大 40 VDC) 剩余电压：最大 1 V 保护电路 反极性保护，过电流保护，过压吸收器 额定 电源电压 12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下 消耗电流 35 mA 以下 环境抗耐性 环境光照 白炽灯：最大 10,000 lux、日光：最大 20,000 lux 环境温度 -10 至 +55 °C (无冻结)*1 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 耐冲击性 500 m/s2、X,Y,Z 方向各 3 次 外壳材料 聚碳酸酯 重量 约 75 g *1 扩展时，受下述条件的影响环境温度会发生变化。 扩展时，请务必安装至 DIN 轨道 (安装至金属板上的状态) 上，并将输出电流设定为 20 mA 以下。 扩展 3 至 10 台时：-10 至 +50 °C、扩展 11 至 16 台时：-10 至 +45 °C 型号 FS-M1H 光源 红色 LED 敏感度调整/模式选择 8 档微调电容器 (带指示灯) FINE/TURBO (开关选择) 反应时间 20 µs (FINE) /50 µs (TURBO) 操作模式 LIGHT-ON/DARK-ON (开关选择) 显示指示器 输出：红色 LED，稳定运行：绿色 LED 延时功能 延时开 40 ms/延时关 40 ms/计时器 (可用开关选择) 控制输出 NPN 开放式集电器 最大 100 mA (最大 24 VDC) 剩余电压：最大 1 V 稳定性输出 NPN 开放式集电器 最大 50 mA (最高 40 VDC) 剩余电压：最大 1 V。 保护电路 反极性保护，过电流保护，过压吸收器 额定 电源电压 12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下 消耗电流 35 mA 以下 环境抗耐性 环境光照 白炽灯：最大 10,000 lux、日光：最大 20,000 lux 环境温度 -10 至 +55 °C (无冻结)*1 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 耐冲击性 500 m/s2、X,Y,Z 方向各 3 次 外壳材料 聚碳酸酯 重量 约 75 g *1 扩展时，受下述条件的影响环境温度会发生变化。 扩展时，请务必安装至 DIN 轨道 (安装至金属板上的状态) 上，并将输出电流设定为 20 mA 以下。 扩展 3 至 10 台时：-10 至 +50 °C、扩展 11 至 16 台时：-10 至 +45 °C单线系统光纤传感器放大器
特性
FS-V1系列放大器
把FS-T2扩充单元连接到FS-V1主单元后，FS-V1的显示器就可以显示接收光线强度以及扩充单元的灵敏度。可以一边查看FS-V1的显示器上显示的扩充单元的接收光线强度，一边微调扩充单元的灵敏度。数字监视器
可选择两种显示模式：额外增益显示（百分比）和接收光线强度显示（4位数）。通过显示器可以很轻松地发现光纤顶部上的污垢尘土或是没有对准的光轴。在使用单键校准之后，可以一边查看监视器上显示的值一边微调灵敏度。该调整装置能够以更高的精确度检测生产线的情况/速度。灵敏度设置步骤（多种设置模式）
除了带有红色光源的型号外，还有一种带有绿色光源的型号，那就是FS-T1G，它可以进行更精确的色彩检测。业界首个双组输出的光纤传感器
FS-V1是首个带有双组独立输出的光纤传感器。一个FS-V1可以起到两个传感器的作用。该功能可用于多种用途，例如基于上/下限或报警输出的控制输出。FS-T1系列放大器
自我诊断功能
灵敏度设置步骤（多种设置模式）
除了带有红色光源的型号外，还有一种带有绿色光源的型号，那就是FS-T1G，它可以进行更精确的色彩检测。FS-M1系列放大器
FINE模式能够准确地检测出细小的高度或色彩差别。
2. 超长距离
TURBO模式下的检测距离是普通型号的两倍。Turbo模式使激光功率加倍
FS-M系列适合在恶劣的环境中使用，它能够进行微调从而使目标检测更为精确。只需推动开关便可选择模式。
在FINE模式中，FS-M的检测距离和普通的大功率放大器一样，是其他放大器的1.5倍。TURBO模式下的检测距离是普通型号的两倍。20µs的高速响应
*2 如同时使用部件超过一个时，周围温度会随下列情况变化。用安装支架将部件装到 DIN 导轨上，并检查输出电流，应为 20 mA 或者低于此值。
3 至 10 个部件: -10 至 +50°C，11 至 16 个部件: -10 至 +45°C。
*3 扩展时，受下述条件的影响环境温度会发生变化。 扩展时，请务必安装至 DIN 轨道 (安装至金属板上的状态) 上，并将输出电流设定为 20 mA 以下。 扩展 3 至 10 台时：-10 至 +50 °C、扩展 11 至 16 台时：-10 至 +45 °C
*4 通过 FS-T1/M1/V1/V11, PS-T1, LV -21A/11A 或 CZ-V1 向 FS-T2/M2 供电。
*5 反应速度根据所连接的扩充单元数而有所不同。
*2 如同时使用部件超过一个时，周围温度会随下列情况变化。用安装支架将部件装到 DIN 导轨上，并检查输出电流，应为 20 mA 或者低于此值。
3 至 10 个部件: -10 至 +50°C，11 至 16 个部件: -10 至 +45°C。
*3 扩展时，受下述条件的影响环境温度会发生变化。 扩展时，请务必安装至 DIN 轨道 (安装至金属板上的状态) 上，并将输出电流设定为 20 mA 以下。 扩展 3 至 10 台时：-10 至 +50 °C、扩展 11 至 16 台时：-10 至 +45 °C
*4 通过 FS-T1/M1/V1/V11, PS-T1, LV -21A/11A 或 CZ-V1 向 FS-T2/M2 供电。
