传感器>>光纤传感器

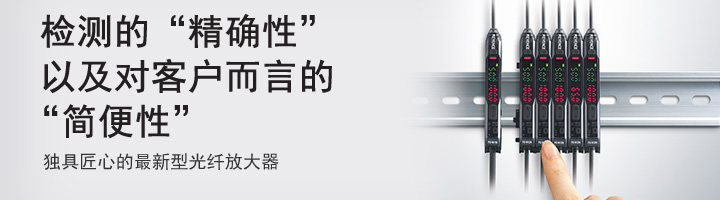

FS-N 系列 (FS-neo) 数字光纤传感器
型号： FS-N 系列 (FS-neo)
品牌： 日本基恩士KEYENCE
产品描述
FS-N 系列 (FS-neo) 全新概念的简易设置方式。只需一键即可设置灵敏度并重置显示值。 传感器能够自动察觉光亮是否因污垢而下降，并自动重新校准到最初的显示状态。 传感器的功率得到提升，最终目的是减少用户在维护和设置方面的人工时间。 型号 FS-N11N FS-N12N FS-N11CN FS-N12CN FS-N13N FS-N14N FS-N11MN 类型 标准单路输出 标准单路输出 高性能双路输出 监视器输出 输出型 NPN 主单元/扩展单元 主单元 扩展单元 主单元 扩展单元 主单元 扩展单元 主模块 控制输出 1 2 1 监视器输出(1-5 V) ― 1 外部输入 ― 1 ― 响应时间 50 µs(HIGH SPEED)/250 µs(FINE)/500 µs(TURBO)/1 ms(SUPER)/4 ms(ULTRA)/16 ms(MEGA) 连接多个扩展单元 最多可连接 16 个(双路输出型被视作两个单位) 光源 红色 4 元素 LED APC 可切换 ON/OFF(出厂设置：OFF) 抗干扰单元数量 HIGH SPEED 无；FINE 四个；TURBO/SUPER/ULTRA/MEGA 8 个 额定 电源电压 12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下 额定值 电流消耗 标准模式：900 mW 或更低(24 V 时最大 36 mA，12 V 时最大 48 mA)*1 环境抗耐性 环境光照 白炽灯：20,000 lux 或 更低、日光灯：30,000 lux 或 更低 环境温度 -20 至 +55 °C (无冻结)*2 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 耐冲击性 500 m/s2、X,Y,Z 方向各 3 次 外壳材料 主单元和扩展单元的外壳材料均为聚碳酸酯 重量 约 75 g 约 45 g 约 22 g 约 80 g 约 70 g 约 75 g *1 高速模式下提高 100 mW(4.0 mA) 型号 FS-N11P FS-N12P FS-N11CP FS-N12CP FS-N13P FS-N14P FS-N13CP FS-N14CP 类型 标准单路输出 标准单路输出 高性能双路输出 高性能双路输出 输出型 PNP 主单元/扩展单元 主单元 扩展单元 主单元 扩展单元 主单元 扩展单元 主单元 扩展单元 控制输出 1 2 外部输入 ― 1 ― 响应时间 50 µs(HIGH SPEED)/250 µs(FINE)/500 µs(TURBO)/1 ms(SUPER)/4 ms(ULTRA)/16 ms(MEGA) 连接多个扩展单元 最多可连接 16 个(双路输出型被视作两个单位) 光源 红色 4 元素 LED APC 可切换 ON/OFF(出厂设置：OFF) ON/OFF 可选择的(出厂时：OFF) 抗干扰单元数量 HIGH SPEED 无；FINE 四个；TURBO/SUPER/ULTRA/MEGA 8 个 额定 电源电压 12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下 额定值 电流消耗 标准模式：950 mW 或更低(24 V 时最大 39 mA，12 V 时最大 52 mA)*1 标准模式：1050 mW 或更低(24 V 时最大 42 mA，12 V 时最大 56 mA)*1 环境抗耐性 环境光照 白炽灯：20,000 lux 或 更低、日光灯：30,000 lux 或 更低 环境温度 -20 至 +55 °C (无冻结)*2 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 耐冲击性 500 m/s2、X,Y,Z 方向各 3 次 外壳材料 主单元和扩展单元的外壳材料均为聚碳酸酯 重量 约 75 g 约 45 g 约 22 g 约 80 g 约 70 g 约 22 g *1 高速模式下提高 100 mW(4.0 mA) 型号 FS-N10 类型 无连线 主单元/扩展单元 扩展单元(无输出线) 控制输出 无*1 响应时间 50 µs(HIGH SPEED)/250 µs(FINE)/500 µs(TURBO)/1 ms(SUPER)/4 ms(ULTRA)/16 ms(MEGA) 连接多个扩展单元 最多可连接 16 个(双路输出型被视作两个单位) 光源 红色 4 元素 LED APC 可切换 ON/OFF(出厂设置：OFF) 抗干扰单元数量 HIGH SPEED 无；FINE 四个；TURBO/SUPER/ULTRA/MEGA 8 个 额定 电源电压 12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下 额定值 电流消耗 标准模式：900 mW 或更低(24 V 时最大 36 mA，12 V 时最大 48 mA)*2 环境抗耐性 环境光照 白炽灯：20,000 lux 或 更低、日光灯：30,000 lux 或 更低 环境温度 -20 至 +55 °C (无冻结)*3 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 耐冲击性 500 m/s2、X,Y,Z 方向各 3 次 外壳材料 主单元和扩展单元的外壳材料均为聚碳酸酯 重量 约 20 g *1 扩展通信单元NU系列时，将作为1个输出而计数。 型号 FS-N15CN FS-N15CP 类型 1 路输出型 输出型 NPN PNP 输入/ 输出形态 M8 连接器 *1 主单元/扩展单元 主装置 控制输出 1 路输出 1 路输出 外部输入 1 响应时间 50 µs (HIGH SPEED) /250 µs (FINE) /500 µs (TURBO) /1 ms (SUPER) /4 ms (ULTRA) /16 ms (MEGA) 连接多个扩展单元 0 个装置(无法扩展) 输出切换 LIGHT-ON / DARK-ON (可用开关选择) 光源 红色，4 元素 LED(波长：630 nm) 计时器功能 计时器关闭 / 断开延时计时器 / 开启延时计时器 / 单次计时器 保护电路 逆电源连接保护、输出过电流保护和、输出电涌保护 抗干扰单元数量 0 个装置(无法扩展) 外壳尺寸 30.3 mm (H) x 9.8 mm (W) x 71.8 mm (D) 额定 电源电压 12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下 额定值 电流消耗 正常：最大 900 mW (24 V 时，最大 36 mA；12 V 时，最大 48 mA)*2 正常：最大 950 mW 环境抗耐性 外壳防护级 IP66*3*4 环境光照 白炽灯：20,000 lux 或 更低、日光灯：30,000 lux 或 更低 环境温度 -20 至 +55 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 耐冲击性 500 m/s2、X,Y,Z 方向各 3 次 外壳材料 适配器 玻璃增强 PBT 重量 约 30 g *1 使用不长于 30 m 的电缆。数字光纤传感器
特性
只需一键即可完成设置
自动维护
大功率减少人工时间
电缆
M8 接口*3
电缆
电缆
NPN 开路集电极 24 V；单路输出最大值：100 mA 或更低；双路输出总值：100 mA 或更低(单独使用)/20 mA 或更低(多重连接)；剩余电压 1 V 或更低
NPN 开路集电极 24 V；单路输出最大值：100 mA 或更低；双路输出总值：100 mA 或更低(单独使用)/20 mA 或更低(多重连接)；剩余电压 1 V 或更低
NPN 开路集电极 24 V；单路输出最大值：100 mA 或更低；双路输出总值：100 mA 或更低(单独使用)/20 mA 或更低(多重连接)；剩余电压 1 V 或更低
输入时间 2 ms(ON)/20 ms(OFF)或更长 (选择外部校准时为 25 ms 或更长 (ON/OFF))
(当设置为双倍时，抗干扰单元的数量也将翻倍)
Eco on 模式：800 mW 或更低(24 V 时最大 32 mA，12 V 时最大 39 mA)*1
Eco Full 模式：470 mW 或更低(24 V 时最大 19 mA，12 V 时最大 23 mA)
*2 连接一个或两个单位：-20 至 +55 °C；连接 3 至 10 个单位：-20 至 +50 °C；连接 11 至 16 个单位：-20 至 +45 °C。
使用双路输出时，一个单位被计为两个。所有温度规则的适用条件是将单位架在 DIN 导轨上并安装在金属片上。
*3 对于 M8 接口型，使用长度小于 30 m 的电缆。
电缆
M8 接口*3
电缆
M8 接口*3
PNP 开路集电极 24 V；单路输出最大值：100 mA 或更低；双路输出总值：100 mA 或更低(单独使用)/20 mA 或更低(多重连接)；剩余电压 1 V 或更低
PNP 开路集电极 24 V；单路输出最大值：100 mA 或更低；双路输出总值：100 mA 或更低(单独使用)/20 mA 或更低(多重连接)；剩余电压 1 V 或更低
输入时间 2 ms(ON)/20 ms(OFF)或更长 (选择外部校准时为 25 ms 或更长 (ON/OFF))
(当设置为双倍时，抗干扰单元的数量也将翻倍)
Eco on 模式：850 mW 或更低(24 V 时最大 35 mA，12 V 时最大 44 mA)*1
Eco Full 模式：520 mW 或更低(24 V 时最大 21 mA，12 V 时最大 26 mA)
Eco on 模式：950 mW 或更低(24 V 时最大 38 mA，12 V 时最大 47 mA)*1
Eco Full 模式：600 mW 或更低(24 V 时最大 24 mA，12 V 时最大 29 mA)
*2 连接一个或两个单位：-20 至 +55 °C；连接 3 至 10 个单位：-20 至 +50 °C；连接 11 至 16 个单位：-20 至 +45 °C。
使用双路输出时，一个单位被计为两个。所有温度规则的适用条件是将单位架在 DIN 导轨上并安装在金属片上。
*3 对于 M8 接口型，使用长度小于 30 m 的电缆。
(当设置为双倍时，抗干扰单元的数量也将翻倍)
Eco on 模式：800 mW 或更低(24 V 时最大 32 mA，12 V 时最大 39 mA)*2
Eco Full 模式：470 mW 或更低(24 V 时最大 19 mA，12 V 时最大 23 mA)
*2 高速模式下提高 100 mW(4.0 mA)
*3 连接一个或两个单位：-20 至 +55 °C；连接 3 至 10 个单位：-20 至 +50 °C；连接 11 至 16 个单位：-20 至 +45 °C。
使用双路输出时，一个单位被计为两个。所有温度规则的适用条件是将单位架在 DIN 导轨上并安装在金属片上。
NPN 连接器开路 24 V，最大 100 mA，残留电压最大 1 V
PNP 连接器开路 24 V，最大 100 mA，残留电压最大 1 V
输入时间 2 ms(ON)/20 ms(OFF)或更长 (选择外部校准时为 25 ms 或更长 (ON/OFF))
节能模式：最大 800 mW (24 V 时，最大 32 mA；12 V 时，最大 39 mA)*2
全节能模式：最大 470 mW (24 V 时，最大 19 mA；12 V 时，最大 23 mA)
(24 V 时，最大 39 mA；12 V 时，最大 52 mA)*2
节能模式：最大 850 mW
(24 V 时，最大 35 mA；12 V 时，最大 44 mA)*2
全节能模式：最大 520 mW
(24 V 时，最大 21 mA；12 V 时，最大 26 mA)
*2 对于 HIGH SPEED 模式，增加 100 mW (4.0 mA)。
*3 关于使用细光纤模块 (电缆外径为 ø1.3、ø1.0) 时的外壳防护级使用电缆外径为 ø1.3 的末端可切割型 (FU-4F/ 66/91/93/43/63/63T 等) 时、无法满足外壳防护级 IP66/IP65。
使用上述型号以外的细光纤模块时、外壳防护级为 IP65。
*4 以下情况、无法满足外壳防护级 IP66/IP65。
・光纤模块及本公司 M8 连接器电缆未连接时 (牢牢捆绑M8连接器的推荐条件：用手捆扎后、再用钳子拧紧 1/16 ～1/8 圈)
・“ 光纤元件”与 KEYENCE 的 M8 连接器电缆未连接。
・“传感器放大器”的防尘盖打开时
・防尘盖中有碎屑时
・连接细光纤模块过程中、未使用防水转接头 A/B 时
