传感器>>光纤传感器
FU 系列 光纤元件种类
型号： FU 系列
品牌： 日本基恩士KEYENCE
产品描述
FU 系列 坚固的光纤传感器具有长距离、小光点等特点。请选择最适合您所需的类型。 坚固的不锈钢外壳 宽范围检测 六角形光纤感测头易于安装 耐热 小光束点 细套管透过型 六角形光纤感测头易于安装, 节省空间, 不会断裂光纤 只要一个螺丝就能够固定该模组。您现在所拥有的标准光纤模组不需要由额外的准备或修缮就能够进行更换。 所有的FU-TZ系列光纤模组提供简洁的缆线并且仅需要较小的安装空间。这消除了如卷绕缆线的问题。 缆线的特色为使用不会断裂的光纤，先端能够如同潜望镜般折为直角。这种设计需要的空间，远比传统机种来的少。(专利) [1] 高倍 内置球状透镜实现高倍功能。即使在恶劣环境下仍可稳定检测。而且因内置透镜，避免了因振动导致的镜头偏移现象。 [2] 耐环境性: IP67 外壳与透镜之间的间隙由环氧树脂填充，以防进水或积尘。相比传统的后装透镜，即使在脏污环境下仍可放心使用。此外，主体采用了不易生锈的SUS303 材料。可降低互换成本。 [3] 安装方便 螺母型，可将电缆收纳整齐从而节省空间。此外，安装简单，仅需从其一侧用螺母固定即可。 [4] 弯曲R: 1mm 减少了因弯曲所导致的断线和光强度衰减，从而可以自由应对。 粉尘环境下的运送确认 洗净后的运送确认 有柔韧性的不锈钢外壳来保护 铠装式强韧光纤 具有柔韧性的不锈钢外壳可使光纤在日常使用中免受磨损。 能承受反复弯折，无光纤衰减发生，使光纤布线更为容易。 具有半径为2mm的最小弯折和最小的光纤衰减的光纤传感器操作方便 许多基恩斯光纤模组中都使用了强韧与超强韧光纤纤芯。 稳定而精确--区域检测光纤感测头 1*1 在使用 FS-V30 系列的情况下。括号中的各个检测距离表示开启 APC 功能时的数据。 1. 在使用FS-N10 系列的情况下。 1. 在使用FS-N10 系列的情况下。光纤元件长度为一侧2 m，因此将检测距离设为最大3600 mm。 1. 在使用FS-N10 系列的情况下。 1. 在使用FS-N10 系列的情况下。 压铸金属外壳可保护传感器头部。外壳内部用环氧树脂填充。可防止撞击造成的裂痕及液体浸入传感器头内部造成的破损。 电缆的根部（50 ｍｍ）采用不锈钢外罩。用以保护工作时负荷较重的根部。在狭小的空间内也能放心安装。 采用束状光纤*1。将30 条ø0.25 mm 的线并排。光的覆盖范围变广，因此光轴调整简单易行。 覆盖范围广，而主体纤细。狭小的空间内也可安装。（厚度5 mm、宽度17 mm） 光线通过透镜产生漫反射，以覆盖较大的范围。 特点 1: 不受周边物体的影响 由于使用窄光束，周边物体很难对光束产生影响。很适合用在传感器被大量设备紧密包围的环境中。 特点 2: 始终如一的强度分布 透过式光束型传感器可稳定感测光强度的细微变化，因此很适合用于检测小物体。 狭缝板 如果使用选配的狭缝板缩小光束的宽度和厚度，可检测小物体。 传统 将多个传感器并排设定 FU-A 系列 〈1台覆盖大范围〉 传统 按品种设定传感器 FU-A 系列 〈可根据遮光量输出〉 稳定而精确-- 小光束点光纤感测头 FU-10，可调整的小射束光点型 射束光点直径可在0.9至3.5mm范围内任意调整 。 这种设计便于安装与调整。 F-5HA 可调整焦点，侧视透镜 节省空间，侧视透镜。可在长距离上产生小射束光点。射束光点直径可在0.5至3.0mm范围内任意调整。 稳定而精确-- 晶片，透过光束型 FU-75F 晶片，透过光束型 晶片直径为0.82mm。300mm长检测距离。 由高韧性和永不折断的弯曲性组成的无敌组合 • 减少维护所需的人时 • 节省空间的安装方式 全新光纤 FU-70U 使用内置球透镜，检测距离长达 1600 mm，是传统型号的三倍。此外，FU-70U 功率较大，可防污。 我们设计出 ø1 mm 超细可自由切割光纤。得益于 R2 mm 和高韧性的组合，该产品可安装在任何地方。 FU-69X 高柔韧，反射型 FU-69X比电线更为柔韧。R4型式光纤可承受反复弯折。光纤元件种类
特性

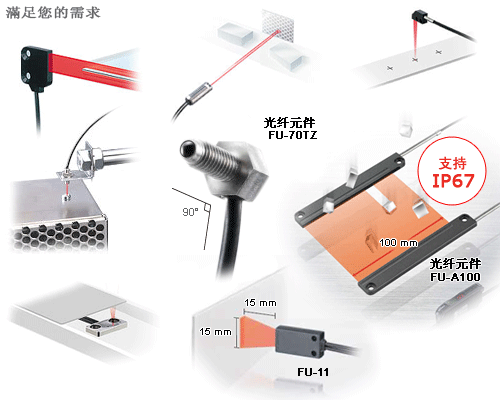

光纤感测头元件

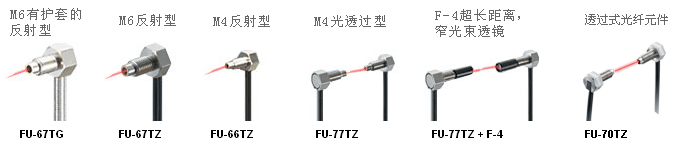

六角形光纤感测头
• 易于安装
• 节省空间，免除麻烦
• 不会断裂光纤

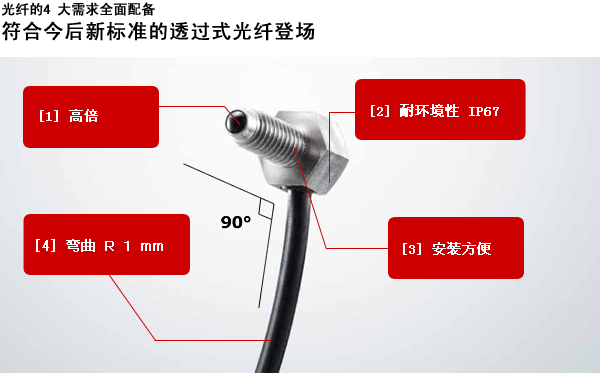

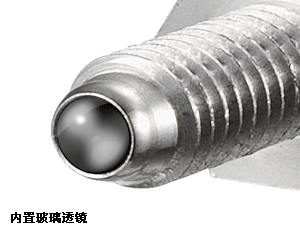

内置透镜实现高倍功能

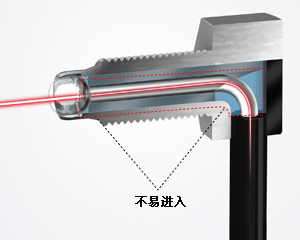

树脂填充构造，防污力强
螺母型，安装方便且节省空间

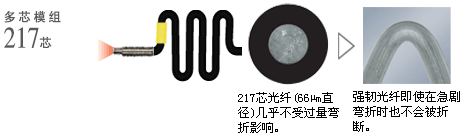

采用多核光纤实现弯曲R 1 mm
“不断裂“强韧挠性感测头
反射型: FU-67G
透过光束型: FU-77G

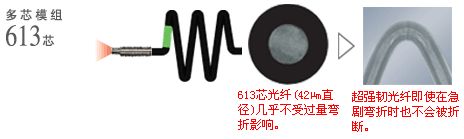

抗缠结或冲击。比传统的螺旋管更具韧性。最小弯折半径: 10mm。超强韧光纤
反射型: FU-67V
透过光束型: FU-77V
ToughFlex
反射型: FU-67
透过光束型: FU-77

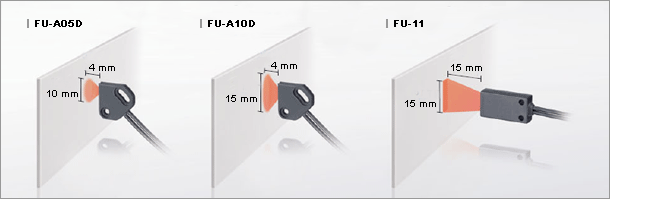

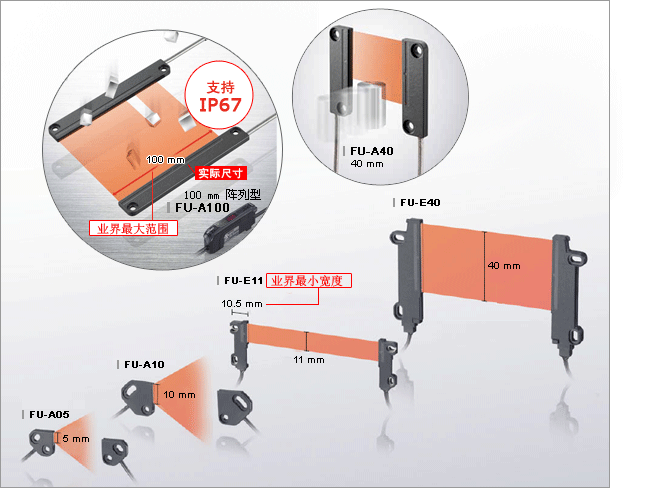

区域检测光纤感测头

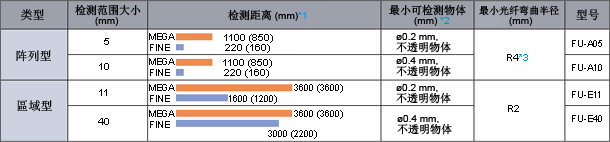

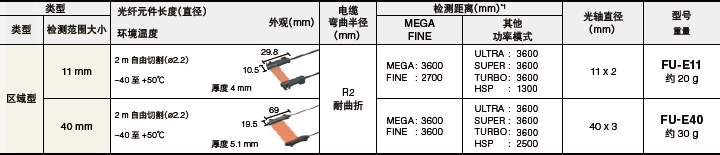

透过式光束型传感器产品线
*2 最小可检测物体由最佳检测距离和灵敏度设置决定。
*3 适用于外壳上的第一根 10 mm 电缆的 R10 。透过式阵列型
2. 从外壳延伸出10 mm 的电缆为R10。透过式区域型
反射型传感器产品线

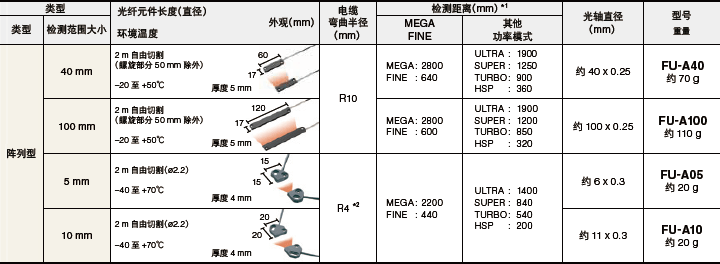

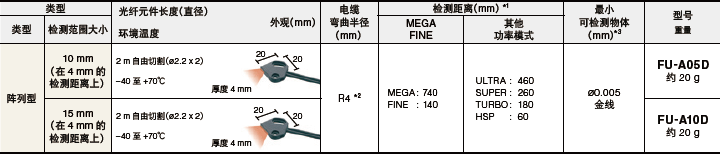

反射式阵列型
2. 从外壳延伸出10 mm 的电缆为R10。

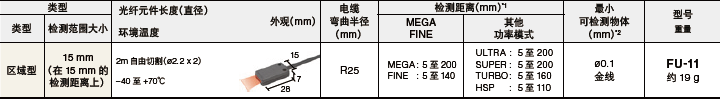

3. 最小可检测物体由最佳检测距离和灵敏度设定决定。反射式区域型
2. 最小可检测物体由最佳检测距离和灵敏度设定决定。
特点 [1] 主体牢固
特点 [2] 电缆根部坚韧
特点 [3] 光轴调整简单易行
阵列型光纤共通
*1 将纤细的核心光纤结成一束。
特点 [4] 主体纤细

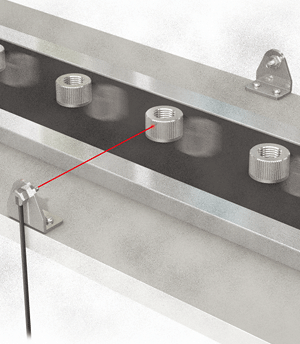

排出确认
可稳定检测坠落位置不断变化的工件。
品种判别
2 使用输出放大器，可用1 台机器判别工件的品种。
小光束点光纤感测头
晶片，透过光束型
高柔韧，反射型感测头
高韧性
可弯曲 500 万次
• 减少成本
全新材质的尼龙光纤的寿命是传统型号的三倍。永不折断
R2 mm
• 可在形状复杂的地方使用
R2 mm 的弯曲直径实现灵活的安装方式，无需担心折断。FU-70U
内置球透镜型
FU-58U
ø1 mm 超小型m
应用案例
安装在移动机械臂上
根据形状采用节省空间的安装方式
