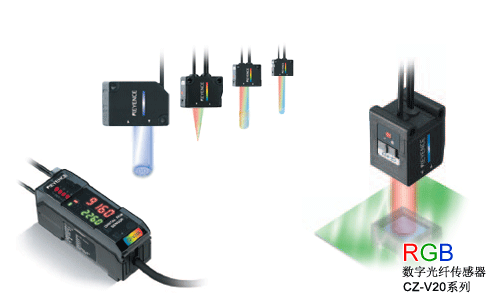

CZ-V20 系列 RGB数字光纤传感器
型号： CZ-V20 系列
品牌： 日本基恩士KEYENCE
产品描述
CZ-V20 系列 两种新型传感头再次 拓宽超级RGB传感器的应用范围 设置简单，只需按键一次即可完成设置 超大功率 支持三重16位计算的RGB光源 双数字显示&可同时存储8种颜色 荧光检测UV传感头 光泽检测感头 三种检测模式适用于各种目标物 在自动化应用和传感应用中无可挑剔的表现。 [食品/制药] 检测密封带是否存在。能够实现对带图案的透明贴纸进行稳定检测，同时不受背景色或图案的影响。 [食品/制药] 检测透明薄膜是否存在。能够对工件进行稳定的检测，同时不受震动的影响。 [包装] 检测热缩薄膜包装上的瑕疵。FILM 模式减少了薄膜上的双折射情况，从而对工件进行稳定的检测。 [电气/电子] 检测带镀层电极是否存在。光点的大小可选，因此可以稳定检测较小的工件。 [汽车/金属] 检测镀层是否存在。它以数字形式显示光泽水平。只需用按钮，便可以轻松设定敏感度或进行精细调整。 [汽车/金属] 检测粘合剂是否存在（低温）。传感器头的尺寸只有传统型号的一半大小，因此安装更为灵活。 [塑料/制模] 通过检测无光涂料是否存在，从而对各种类型的模制品进行检测。无需更换工具即可识别出多达 4 种不同类型的工件。 [一般] 检测热熔涂层是否存在。可以稳定的检测工件，同时不受工件颜色或图案的影响。 检测袋子上的彩色印刷标记 即使标记的背景振动或有光泽，消除光泽型传感器依然能进行稳定的检测。就算是很小的标记，通过小光点也能确保检测的可靠性。 分辨封装在压纹带中的芯片的正面和背面 消除光泽型能够消除镜面反射的影响，因而即便穿过透明薄膜后也能稳定的区分出芯片的正面和背面。 检测白色容器上的标签 通过检测标签上含有的荧光成分来确认有无标签。由于该检测利用的是荧光成分，所以即使是白色容器上的白色标签也不会影响检测的稳定性。 检测有无说明表（包装附页） CZ-H52通过检测纸张上的荧光成分来确认说明表（包装附页）是否已正确插入各个药品的包装内。 检测有无隐形印记 CZ-H52能够检测有无使用包含荧光成分的隐形墨水的印记。荧光检测UV传感器可以稳定的检测反射型光电传感器无法检测的印记。 检测滚珠轴承上的润滑油 通过检测润滑油中的荧光成分来确认是否涂有润滑油。即使是光亮的金属物也可以不受镜面反射的影响而进行稳定的检测。 检查零件的组装情况 更为优异的检测能力确保了对暗色物体的稳定检测。 检测 O 形环是否存在 可根据工件选择最佳的光点。即便是形状多变的工件，也可以通过色彩识别进行检测，得到稳定的结果。 检测有无润滑油 即使物体形状不规则，位置不一，CZ-V20通过消除表面光泽和目标位置的影响依然可以准确的检测润滑油。 检测管子上的标记 即使距离较远，只要选择小光点就可以对小标记进行稳定的检测。 检测位置不正确的标签 颜色识别功能不会受到瓶子颜色变化的影响，因而能够稳定的进行检测。当两个传感头的安装位置十分接近时，抗干扰功能可以确保检测顺利进行。 检测喷罐上的缝隙 即使喷罐上有图案，传感器也只会检测缝隙。 检测不同颜色的杯子 CZ-V20系列能够稳定的检测出传统传感器很难办到的细微颜色差别。由于检测是基于RGB组成来进行的，因此较少受到物体位置和振动的影响。 检测 PC 板上带瑕疵的刻印 即使对于深色的工件，也能实现稳定的检测。双数字显示使用户可以以微小的增量单位对敏感度进行细微的调整。 型号 CZ-H32 CZ-H35S CZ-H37S CZ-H52 CZ-H72 类型 可调节光点 消除光泽 消除光泽，小光束点 荧光检测紫外线 光泽检测 检测范围 50 至 95 mm 28 至 52 mm 11 至 20 mm 25 至 55 mm 15 mm (中心)*3 最小光点直径 小型: 3 mm 直径 40 mm 参考距离 16 mm 参考距离 25 mm 参考距离约 10 mm 直径 15 mm 参考距离 光源 红色 LED (665 nm)/绿色 LED (520 nm)/蓝色 LED (465 nm) UV (ultraviolet) LED (375 nm) *2 红色 LED (665 nm) 纤维最小弯曲半径 25 mm 15 mm ― 25 mm 可接收波长 (接收器) 425-550 nm 环境抗耐性 外壳防护级 IP40 环境光照 白炽灯：最大 10,000 lux、日光：最大 20,000 lux 环境温度 -10 至 +55 °C (无冻结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 各轴 2 个小时 材料 机壳：玻璃钢纤维强化树脂 , 镜头盖：聚芳基酸酯 机壳：三醋酸酯 (金属部分: 304 型不锈钢) , 镜头盖：玻璃钢纤维强化树脂 机壳：玻璃钢纤维强化树脂 , 镜头盖：玻璃 重量 约 40 g 约 45 g 约 40 g 约 50 g *1 参考距离: 小型 65 mm、中型 60 mm 和大型 50 mm。 型号 CZ-V21A*1 CZ-V21AP*1 CZ-V22A*1 CZ-V22AP*1 输出型 NPN输出 PNP输出 NPN输出 PNP输出 主模块/扩充模块 主要模块 扩展模块 响应时间 200 µs (高速) /1 ms (FINE) /4 ms (TURBO) /8 ms (SUPER) 控制输出 NPN 集电极开路 x 4 频道，最大 40 VDC, 1 个输出达到 100 mA, 总数为 4 个输出达到 200 mA, 残余电压: 最大 1.0 V*2 PNP 集电极开路 x 4 频道，最大 30 VDC, 1 个输出达到 100 mA, 总数为 4 个输出达到 200 mA, 残余电压: 最大 1.0 V*2 NPN 集电极开路 x 4 频道，最大 40 VDC, 1 个输出达到 100 mA, 总数为 4 个输出达到 200 mA, 残余电压: 最大 1.0 V*2 PNP 集电极开路 x 4 频道，最大 30 VDC, 1 个输出达到 100 mA, 总数为 4 个输出达到 200 mA, 残余电压: 最大 1.0 V*2 保护电路 逆电极保护，过流保护，过电压 外部调谐输入外部库切换输入(C/C＋I模式)外部位移输入(超级I模式) 输入时间: 最小 20 ms 延时功能 计时器 OFF/OFF-延时/ON-延时/单发，计时器时间: 可调节从 1 至 1,000 ms (分别用于每一个域) 部件扩展 最多3台 (包含主单元共计4台) 抗干扰模块数目 0 代表 HIGH SPEED ； 2 代表 FINE / TURBO / SUPER 额定 电源电压 24 VDC、纹波 (P-P) 10 % 以下 功率消耗 正常模式: 1.5 W (62.5 mA 以下)、Eco 模式: 1 W (42.0 mA 以下) 环境抗耐性 环境温度 -10 至 +55 °C (无冻结)*3 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 各轴 2 个小时 材料 外壳、护盖: 聚碳酸脂 配件 安装支架 结束单元 × 2 重量 约 110 g 约 100 g *1 FS-V20 系列扩展模块不能与 CZ-V20 系列主要模块连接。为了连接 FS 和 CZ 系列模块，连接 CZ-V20 系列的扩展模块和 FS-V20 系列主要模块。为了连接两个及其以 型号 CZ-H72 类型 光泽检测 检测范围 15 mm (中心)*1 最小光点直径 15 mm 参考距离 光源 红色 LED (665 nm) 纤维最小弯曲半径 25 mm 环境耐性 环境照明 白炽灯: 最大 10,000 lux, 日光: 最大 20,000 lux 环境温度 -10 至 +55°C (无冻结) 抗振性 10 至 55 Hz, 1.5 mm 双振幅在 防护等级 IP40 材料 机壳：玻璃钢纤维强化树脂 , 镜头盖：玻璃 重量 约 50 g *1 小光点: 15 ±3 mm；大光点: 15 ±5 mmRGB数字光纤传感器
特性
CZ-V20 系列 RGB 传感器应用
检测密封带是否存在
检测透明薄膜是否存在
检测热缩包装上的瑕疵
检测触点上的镀层是否存在
检测镀层是否存在
检测封条上的粘合剂是否存在
检测塑料上的无光涂料是否存在
检测热熔涂层/粘合剂是否存在
(建议: 70 mm)
(建议: 40 mm)
(建议: 15 mm)
(建议: 35 mm)
中型: 4.5 mm 直径
大型: 5.5 mm 直径*1
4.5 mm 直径
1 mm 直径
小型: 约 3 mm 直径、大型: 约 5 mm 直径
*2 CZ-H52 从发射器发出紫外线。在操作时不要直接目视光源。
*3 小光点: 15 ±3 mm；大光点: 15 ±5 mm
上扩展模块，连接 CZ-V20 系列模块在 FS-V20 系列模块的右边。
*2 当几个模块连在一齐时，最大 20 mA。
*3 当几个模块连在一齐时，可接收的环境温度根据下面给定的条件变化。为了连接几个模块，确保安装它们在 DIN 轨道和限制输出电流最大为 20 mA。当 1 或 2 个模块连接时：-10 至 +50 °C 或、当 3 个模块连接时：-10 至 +45°。
小型: 约 3 mm 直径、大型: 约 5 mm 直径
X, Y, 及 Z 方向，各 2 小时
