传感器>>光电传感器

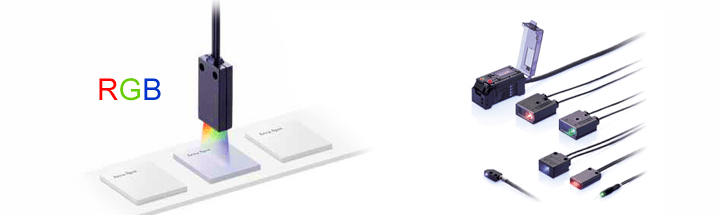

CZ 系列 RGB数字光纤传感器
型号： CZ 系列
品牌： 日本基恩士KEYENCE
产品描述
CZ 系列 RGB数字光纤传感器通过2个彩色荧屏和3种感测方式检测传统的传感器所不能检测的物体。 RGB (红绿蓝)三光源 检测范围宽度 70±20 mm 高速反应时间 300 µs 防水感测头 IP-67 在自动化应用和传感应用中无可挑剔的表现。 可变光束光点，反射型 : CZ-10 系列 辨别透明瓶子的类型。 感测器 300-ms的反应速度使其可用于高速生产线。 侧视光束，反射型 : CZ-11 系列 辨别小铸币的方位。 通过调整光束光点使其照在硬币浮雕的中心部位从而感测器可以探测到小硬币的方位变化。 区域光束，反射型 : CZ-12 系列 应用于印刷电路板上有暇疵标记的检测。 供入工件时(定时) 区域光束，反射型 : CZ-12 系列 区别连接器的类型。 由于CZ-12是通过目标区域的颜色进行识别，所以即便机架发生变形也可以进行精确的色差辩识 长距离光束，防水反射型 : CZ-40 系列 辨别硬模嵌入。 CZ系列可以对例如金和银之间的微小色差进行可靠的辨别。 小光点光束，防水反射型 : CZ-41 系列 辨别透明瓶子的类型。 探测不干胶标签裂缝 光透过型光束，回归反射型 : CZ-60 系列 辨别透明瓶子的类型。 该型感测器具有P.R.O.特性，可以排除加工件表面反射光的影响，即便加工件的位置发生变化也不影响探测的稳定性和可靠性。 型号 CZ-10 CZ-11 CZ-13 CZ-40 CZ-41 类型 反射 (小型可调节) 反射 (小型侧视可调节) 反射 (长距离小光点型) 反射 (长检距离) 反射 (小光点) 检测范围 10 至 30 mm 3 至 15 mm 35 mm ±3 mm 70 ±20 mm 16 ±4 mm 最小光点直径 直径 0.9 至 3.5 mm 直径 0.9 至 1.5 mm 直径 2 mm 直径 6 mm 直径 1 mm 容许弯曲半径 R25 mm R15 mm 电缆长度 2 m (自由裁切) 1 m (光纤:自由裁切) 2 m (自由裁切) 环境抗耐性 外壳防护级 IP40 IP67 环境温度 -40 至 +70 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 材料 光纤: 塑料 (聚乙烯护套) 外壳材料 镜片外壳: 铝，纤维外壳: 不锈钢 聚碳香烃 重量 约 5 g 约 13 g 约 20 g 约 27 g 型号 CZ-12 CZ-60 类型 区域光束点, 反射型 透明物体识别, 回归反射型 检测范围 5 至 20 mm 反射板 R-2: 40 至 1,000 mm 容许弯曲半径 R25 mm 电缆长度 2 m (自由裁切) 环境抗耐性 环境温度 -40 至 +70 °C (无冻结) -20 至 +55 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 材料 光纤: 塑料 (聚乙烯护套) 外壳材料 聚砜 重量 约 19 g 约 23 g 型号 CZ-V1 CZ-K1P 输出型 NPN PNP 光源 红色 LED、绿色 LED、蓝色 LED、 反应时间 300 µs/1 ms (可用开关选择) 显示指示器 输出: 红色 LED、校准: 橙色 LED、外部同步输入: 绿色 LED、匹配率/接收光强: LED (红/绿) 错误显示 过度光强、不足光强、不足色差 校准方法 单点/两点校准 (可用开关选择) 误差值调节 数字显示上数目值设定 差异辨认模式 C 模式/C + l 模式/I 模式 (可用开关选择) 延时功能 OFF-延时计时器 (40 ms)/计时器 OFF (可用开关选择) 输出选择 匹配输出: 当目标物颜色符合记忆颜色时接通。 匹配输出: 当目标物颜色符合记忆颜色时接通。不匹配输出: 当目标物颜色与记录颜色有所差异时接通 (可用开关选择) 外部同步输入 反应速度：最大 500 µs 外部校准输入 输入反应时间: 最小 20 ms 记录颜色选择 8 资料库选择 (由外部输入或键操作)，无电压输入，输入响应时间: 最小 20 ms 控制输出 NPN:最大 40 VDC 最大 (100 mA)，剩余电压: 最大 1.0 V PNP开路集电极 40VDC以下 最大100mA 剩余电压1.0V以下 保护电路 逆电极保护 (电源)、过电流保护 (输出)定、过电压 (输出) 额定 电源电压 12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下 消耗电流 75 mA 以下 环境抗耐性 环境光照 白炽灯：最大 5,000 lux、日光：最大 10,000 lux 环境温度 -10 至 +55 °C (无冻结)*1 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 耐冲击性 500 m/s2、X,Y,Z 方向各 3 次 外壳材料 聚碳酸盐 聚碳酸酯 重量 约 115 g (含 2 m 缆线) *1 扩展时，受下述条件的影响环境温度会发生变化。 扩展时，请务必安装至 DIN 轨道 (安装至金属板上的状态) 上，并将输出电流设定为 20 mA 以下。 扩展 1 至 2 台时：-10 至 +55 °C、扩展 3 至 10 台时：-10 至 +50 °C、扩展 11 至 16 台时：-10 至 +45 °CRGB数字光纤传感器
特性
CZ系列RGB光纤传感器应用举例
R-3: 40 至 500 mm
R-5: 40 至 300 mm
不匹配输出: 当目标物颜色与记录颜色有所差异时接通 (可用开关选择)
