传感器>>光电传感器

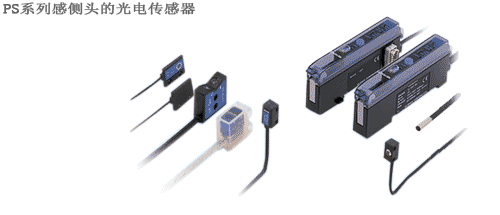

PS-T 系列 单键校准光电传感器
型号： PS-T 系列
品牌： 日本基恩士KEYENCE
产品描述
PS-T 系列 独立放大器光电传感器的传感头种类很多，从超薄紧凑型到抗化学物质型都有。 超长探测距离，可达4米 全自动单键校正 省配线连接系统（专利正在审批中） 紧凑的结构 光电传感器放大器 PSO1 的探测距离是普通光电传感器的两倍。只需使用一个放大器就可以实现用于精确探测的 FINE 模式和用于长距离探测的 TURBO 模式之间的切换。即使生产线处在恶劣的环境下，也能确保探测的稳定性。 只要按下 SET 键，PS01 会自动设置 ON 和 OFF 状态下的灵敏度差异。无需停止生产线便可以很轻松地校正传感器。还可以使用定位和两点校正。 最新开发的扩充连接器允许独一无二的单线和无线连接。使用侧面的连接器将放大器连在一起。连接传感头时也同样方便快捷。 PSO1 的省配线单线连接系统通过扩充连接器从主单元向所有的扩充单元供电。因此，每个扩充单元只需要一根输出线。这个具有创新意义的连接系统能够大幅度减少配线时间。 只用一个连接器就可以操作 PS01 无线放大器。使用同一个连接器就可以同时操作 FS01 无线光纤放大器和 PS01 无线光电放大器。该系统具有很高的灵活性，减少了配线时间同时还简化了设置。 PS01 系列使用易除传感头，从而提高了与放大器连接的可靠性。安全连接杜绝了因连接失败而引起的故障。可以很方便地把传感头拆下进行维护。 型号 PS-55 PS-55C*3 PS-05 PS-58 PS-52 PS-52C*3 PS-56 类型 透过式, 一般用途, 长检测距离 透过式, 一般用途, 自由定位 透过式, 一般用途, 圆柱型 透过式, 一般用途, 薄型 检测距离 TURBO 4,000 mm*1 ― 600 mm*1 ― FINE 2,000 mm 300 mm 光源 红外线 LED 最小的检测物体 TURBO 直径 2.0 mm 不透光*2 ― 直径 0.3 mm 不透光*2 ― FINE 直径 1.0 mm 不透光*2 直径 0.5 mm 不透光*2 直径 0.3 mm 不透光*2 环境抗耐性 外壳防护级 IP64 IP67 ― 环境光照 白炽灯：最大 4,000 lux、日光：最大 12,000 lux 环境温度 -10 至 +60 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 重量 约 30 g (含缆线) *1 对没有指定规格的型号，仅能使用 FINE 模式。 型号 PS-201 PS-201C*3 PS-202 类型 透过式, PFA被覆, 长检测距离 透过式, PFA被覆, 小孔内置 检测距离 TURBO 4,000 mm*1 1,000 mm*1 FINE 2,000 mm 500 mm 光源 红外线 LED 最小的检测物体 TURBO 直径 1.2 mm 不透光*2 直径 0.5 mm 不透光*2 FINE 直径 0.8 mm 不透光*2 环境抗耐性 外壳防护级 IP67 环境光照 白炽灯：最大 4,000 lux、日光：最大 12,000 lux 环境温度 -10 至 +60 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 重量 约 40 g (含缆线) *1 对没有指定规格的型号，仅能使用 FINE 模式。 型号 PS-45 PS-46 PS-48 PS-205 PS-206 类型 扩散反射式, 一般用途, 长检测距离 扩散反射式, 一般用途, 薄型 扩散反射式, 一般用途, 圆柱型 扩散反射式, PFA被覆, 长检测距离 扩散反射式, PFA被覆, 窄光束 检测距离 TURBO 400 mm*1 ― 400 mm*1 ― FINE 200 mm 100 mm 25 mm 200 mm 70 mm 光源 红外线 LED 红色 LED 可检测的物体 透明与不透明 光点直径 ― 直径 6 mm (检测距离) 的应差 最大 15% 最大 10% 最大 20% 最大 15% 环境抗耐性 外壳防护级 IP64 ― IP67 环境光照 白炽灯：最大 4,000 lux、日光：最大 12,000 lux 环境温度 -10 至 +60 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 重量 约 30 g (含缆线) 约 40 g (含缆线) 约 60 g (含缆线) *1 对没有指定规格的型号，仅能使用 FINE 模式。 型号 PS-47 PS-47C*2 PS-49 PS-49C*2 类型 限定反射式, 一般用途, 小光点 限定反射式, 一般用途, 长检测距离 检测距离 TURBO ― FINE 10 mm (在中心) 32 至 53 mm 光源 红色 LED 可检测的物体 透明与不透明 最小的检测物体 直径 0.03 mm 铜线*1 直径 0.1 mm 铜线*1 光点直径 直径 0.8 mm 直径 1.5 mm (检测距离) 的应差 最大 3% 最大 6% 环境抗耐性 环境光照 白炽灯：最大 4,000 lux、日光：最大 5,000 lux 环境温度 -10 至 +60 °C (无冻结) -10 至 +50 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 重量 约 30 g (含缆线) *1 透过式传感器的最小检测物体指的是最大检测距离所能检测到的物体大小。 型号 PS-T1 PS-T1P PS-T2 PS-T2P PS-T0 类型 基本单元 单线连接 零线连接 输出型 NPN输出 PNP输出 NPN输出 PNP输出 NPN输出 反应时间 500 µs 660 µs 至 1.2 ms *4 操作模式 LIGHT ON/DARK ON (可用开关选择) 显示指示器 输出指示灯: 红色 LED，稳定操作指示灯: 绿色 LED，设定指示灯: 黄色 LED 延时功能 延时关: 40 ms，延时关: 40 ms，计时器开关 (可用开关选择) 外部设定输入信号 无电压输入 (接触，固态) ― 控制输出 NPN:最大 100 mA (最大 40 V) 剩余电压: 最大 1 V PNP:最大 100 mA (最大 30 V) 剩余电压: 最大 1 V NPN:最大 100 mA (最大 40 V) 剩余电压: 最大 1 V PNP:最大 100 mA (最大 30 V) 剩余电压: 最大 1 V ―*5 稳定性输出 NPN:最大 50 mA (最大 40 V) 剩余电压: 最大 1 V *1 PNP:最大 50 mA (最大 30 V) 剩余电压: 最大 1 V *1 NPN:最大 50 mA (最大 40 V) 剩余电压: 最大 1 V *3 PNP:最大 50 mA (最大 30 V) 剩余电压: 最大 1 V *3 ―*3 保护电路 过电流保护、过电流保护、过电压 部件扩展 可连接 16 个扩展部件 (共 17 个部件) 额定 电源电压 12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下 消耗电流 35 mA 以下 环境抗耐性 环境温度 -10 至 +55 °C (无冻结)*2 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 耐冲击性 500 m/s2、X,Y,Z 方向各 3 次 外壳材料 主体/外设: 多碳酸盐 重量 约 75 g (包括 2m 缆线) 约 40 g (包括 2m 缆线) 约 20 g*6 *1 只有 PS-T1 (P) 提供稳定度的输出。PS-T2 (P)/T0 的稳定度输出是从 PS-T1、FS-T1、FS-M1 或 FS-R0 输出。单键校准光电传感器
特性
单键校正放大器
超长探测距离
在恶劣的环境下保持稳定的探测
全自动校正
无需停止生产线便可校正传感器
简易配线和连接
单线、无线扩充连接器
单线连接系统（专利正在审批中）
只需一根输出线
无线连接系统（专利正在审批中）
只需一个连接器
简易插件式传感头
单触式连接器
*2 透过式传感器的最小检测物体指的是最大检测距离所能检测到的物体大小。
*3 附有连接器
*2 透过式传感器的最小检测物体指的是最大检测距离所能检测到的物体大小。
*3 附有连接器
(当检测距离为 70 mm 时)
(当检测距离为 10 mm 时)
(当检测距离为 50 mm 时)
*2 附有连接器
*2 扩展时，受下述条件的影响环境温度会发生变化。 扩展时，请务必安装至 DIN 轨道 (安装至金属板上的状态) 上，并将输出电流设定为 20 mA 以下。 扩展 3 至 10 台时：-10 至 +50 °C、扩展 11 至 16 台时：-10 至 +45 °C
*3 PS-T2 (P)/T0 的电源是由 PS-T1、FS-T1、FS-M1 或 FS-R0 所提供。
*4 反应速度视连接模块数目而改变。
*5 PS-T0 并无输出缆线。PS-T0 的控制输出是从 FS-R0 送出。
*6 PS-T0 并无缆线。
