PX 系列 超强力光型光电传感器
型号： PX 系列
品牌： 日本基恩士KEYENCE
产品描述

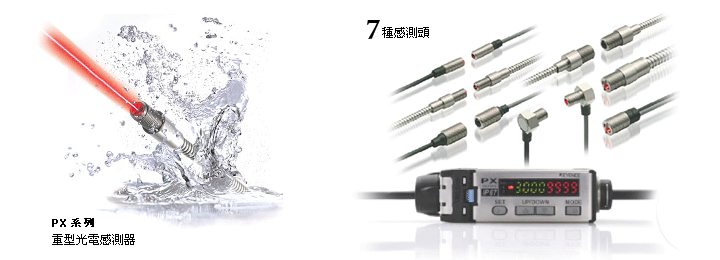

PX 系列 全新的 PX 系列超强工业光电传感器。坚固的工业传感器，专为在苛刻的环境下使用而设计。 7 种感测头 大功率 MEGA 模式 业界首个高分辨率显示屏 型号 PX-H71*1 PX-H71G*2 PX-H71TZ*4 PX-H72*1 PX-H72G*2 PX-H61 PX-H61G*4 类型 M8 光透过型 标准 M8 光透过型 铠装 M8 光透过型 六角形 M12 光透过型 标准 M12 光透过型 铠装 M12 反射型 标准 M12 反射型 铠装 光源LED 红色 4 元素 LED (波长：635 nm) 红外 LED (波长：870 nm) 红色 4 元素 LED (波长：635 nm) 检测距离 TURBO 4 m 10 m 400 mm SUPER 6 m 15 m 600 mm ULTRA 12 m 30 m 1,200 mm MEGA 20 m 40 m 2,000 mm 可检测物体 ø4 mm 不透明材料 ø7.5 mm 不透明材料 ― 光点直径 ― 100 mm 处约 15 x 15 mm 环境抗耐性 外壳防护级 IEC：IP68/JEM：IP68g/NEMA：4X、6P、13/DIN：IP69K 环境光照 白炽灯：最大 20,000 lux、日光：最大 30,000 lux 环境温度 -10 至 +55 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 外壳材料 罩壳：SUS303 (塑料零件：PMP、POM)镜头：BK7 配件 螺母 (SUS303) x 4，齿形垫圈 (SUS304) x 2 螺母 (SUS303) x 2 ，齿形垫圈 (SUS304) x 2 螺母 (SUS303) x 4，齿形垫圈 (SUS304) x 2 螺母 x 2，齿形垫圈 x 1 重量 约 80 g (带电缆) 约 250 g*3(带电缆) 约 88 g (带电缆) 约 90 g (带电缆) 约 260 g (带电缆) 约 80 g*3(带电缆) 约 220 g*3(带电缆) *1 PX-H71 与 H71TZ 对于发射器和接收器都提供 10 m 电缆。 型号 PX-10 PX-10C PX-10P PX-10CP 类型 电缆类型 连接器类型 电缆类型 连接器类型 输出型 NPN输出 PNP输出 响应时间 500 µs (TURBO) /1 ms (SUPER) /4 ms (ULTRA) /16 ms (MEGA) 输出选择 LIGHT-ON/DARK-ON 显示指示器 - 操作指示灯：红色 LED x 2，DSC 橙色 LED x 1 检测方式 光强度 (提供敏感度自动跟踪功能)/[限制光强度/输出显示器] 偏移功能 1999 至 9999 之间的变量 延时功能 Timer OFF (计时器关闭）/OFF-delay（关闭延时）/ON-delay（打开延时）/One-shot（单次触发）/ 控制输出 NPN 集电极开路 40 V、单输出为最大 100 mA/双输出为最大 100 mA、残余电压最大 1 V PNP 集电极开路 30 V、单输出为最大 100 mA/双输出为最大 100 mA、残余电压最大 1 V 外部输入 输入时间：最小 2 ms (开)/20 ms (关) ― 输入时间：最小 2 ms (开)/20 ms (关) ― 抗干扰 多达 4 个装置 (在所有电源模式下)*1 额定 电源电压 12 至 24 VDC、纹波 (P-P) 10 % 以下、2 类*2 额定值 功率消耗 标准模式：24 V 时最大 50 mA/12 V 时最大 55 mA 环境抗耐性 外壳防护级 IEC：IP67/JEM：IP67/NEMA：4X 环境温度 -10 至 +55 °C (无冻结)*3 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 外壳材料 罩壳：PBT；显示屏：PSU；显示器盖/连接器盖：SUS304；散热器板：SUS304；衬垫：NBR 重量 约 100 g (带电缆) 约 50 g 约 100 g (带电缆) 约 50 g *1 感测头的电缆布置改变时，接收光强度会有所变化，因此，更改布置时请重新进行敏感度设置。将多个装置彼此相邻地安装起来使用时，抗干扰功能会受到一些影响。对于超强力光型光电传感器
特性
500 mm 处约 65 x 65 mm
*2 PX-H72 对于发射器提供 30 m 电缆，对于接收器提供 10 m 电缆。
*3 PX-H71G、H72G 以及 H61G 的电缆上有 SUS304 螺旋防护套。
*4 如需有关螺旋类型的电缆长度种类，请与 KEYENCE 联系。
- 双数字显示器：双 7 段显示
[预设值（4 位绿色 LED）与当前值（4 位红色 LED）同时亮起，
当前值范围：0 至 65504，超额增益：0 P 至 999 P]
- 保持功能：能够显示保持的峰值与谷值。有 5 个种类可供选择。
- 条形 LED 显示器 [显示的超量增益（分 7 步显示 85% 至 115%）]
- 显示缩放
ON-delay (打开延时），OFF-delay（关闭延时）/ON-delay（打开延时），One-shot（单次触发）
计时器持续时间可选范围：1 ms 至 9999 ms
相对于设置值的最大误差：最大 10%
节电模式：24 V 时最大 40 mA/12 V 时最大 45 mA
相邻式布置，请精细调整敏感度（增大设置值）。
*2 使用 3 m 或更长(PX-H71/H71TZ)或 10 m 或更长(PX-H72)的感测头传输光缆时，请使用 24 VDC 电源电压。
*3 使用相邻地连接起来的多个装置时，环境温度会随以下条件变化。
2 至 4 个装置：-10 至 +50 °C、5 至 17 个装置：-10 至 +45 °C。
