传感器>>光电传感器

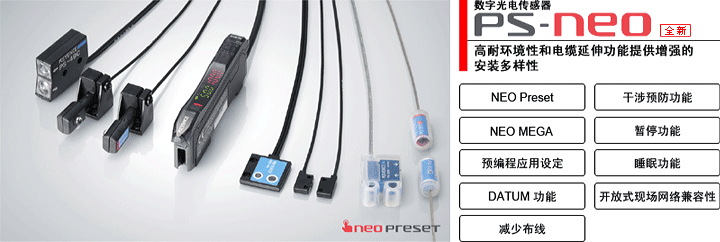

PS-N 系列 超小型放大器分离型光电传感器
型号： PS-N 系列
品牌： 日本基恩士KEYENCE
产品描述
PS-N 系列 高耐环境性和电缆延伸功能提供增强的安装多样性 型号 PS-55 PS-55C*3 PS-05 PS-58 PS-52 PS-52C*3 PS-56 类型 透过式, 一般用途, 长检测距离 透过式, 一般用途, 自由定位 透过式, 一般用途, 圆柱型 透过式, 一般用途, 薄型 检测距离 TURBO 4,000 mm*1 ― 600 mm*1 ― FINE 2,000 mm 300 mm 光源 红外线 LED 最小的检测物体 TURBO 直径 2.0 mm 不透光*2 ― 直径 0.3 mm 不透光*2 ― FINE 直径 1.0 mm 不透光*2 直径 0.5 mm 不透光*2 直径 0.3 mm 不透光*2 环境抗耐性 外壳防护级 IP64 IP67 ― 环境光照 白炽灯：最大 4,000 lux、日光：最大 12,000 lux 环境温度 -10 至 +60 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 重量 约 30 g (含缆线) *1 对没有指定规格的型号，仅能使用 FINE 模式。 型号 PS-201 PS-201C*3 PS-202 类型 透过式, PFA被覆, 长检测距离 透过式, PFA被覆, 小孔内置 检测距离 TURBO 4,000 mm*1 1,000 mm*1 FINE 2,000 mm 500 mm 光源 红外线 LED 最小的检测物体 TURBO 直径 1.2 mm 不透光*2 直径 0.5 mm 不透光*2 FINE 直径 0.8 mm 不透光*2 环境抗耐性 外壳防护级 IP67 环境光照 白炽灯：最大 4,000 lux、日光：最大 12,000 lux 环境温度 -10 至 +60 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 重量 约 40 g (含缆线) *1 对没有指定规格的型号，仅能使用 FINE 模式。 型号 PS-45 PS-46 PS-48 PS-205 PS-206 类型 扩散反射式, 一般用途, 长检测距离 扩散反射式, 一般用途, 薄型 扩散反射式, 一般用途, 圆柱型 扩散反射式, PFA被覆, 长检测距离 扩散反射式, PFA被覆, 窄光束 检测距离 TURBO 400 mm*1 ― 400 mm*1 ― FINE 200 mm 100 mm 25 mm 200 mm 70 mm 光源 红外线 LED 红色 LED 可检测的物体 透明与不透明 光点直径 ― 直径 6 mm (检测距离) 的应差 最大 15% 最大 10% 最大 20% 最大 15% 环境抗耐性 外壳防护级 IP64 ― IP67 环境光照 白炽灯：最大 4,000 lux、日光：最大 12,000 lux 环境温度 -10 至 +60 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 重量 约 30 g (含缆线) 约 40 g (含缆线) 约 60 g (含缆线) *1 对没有指定规格的型号，仅能使用 FINE 模式。 型号 PS-47 PS-47C*2 PS-49 PS-49C*2 类型 限定反射式, 一般用途, 小光点 限定反射式, 一般用途, 长检测距离 检测距离 TURBO ― FINE 10 mm (在中心) 32 至 53 mm 光源 红色 LED 可检测的物体 透明与不透明 最小的检测物体 直径 0.03 mm 铜线*1 直径 0.1 mm 铜线*1 光点直径 直径 0.8 mm 直径 1.5 mm (检测距离) 的应差 最大 3% 最大 6% 环境抗耐性 环境光照 白炽灯：最大 4,000 lux、日光：最大 5,000 lux 环境温度 -10 至 +60 °C (无冻结) -10 至 +50 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 重量 约 30 g (含缆线) *1 透过式传感器的最小检测物体指的是最大检测距离所能检测到的物体大小。 型号 PS-N11N PS-N12N PS-N11CN PS-N12CN PS-N10 类型 电缆 M8 连接器 零线 输出型 NPN ― 主模组/扩展单元 主装置 扩展单元 主装置 扩展单元 I / O 控制输出 1 路输出 无*3 外部输入 1 路输入 无 1 路输入 无 反应时间 500 µs (TURBO) /1 ms (SUPER) /4 ms (ULTRA) /16 ms (MEGA) 输出选择 LIGHT-ON/DARK-ON (可用开关选择) 延时功能 计时器关闭 / 断开延时计时器 / 开启延时计时器 / 单次计时器，计时器持续时间可选择：1 ms 至 9999 ms，与设置值的最大误差：最大 ±10% 控制输出 NPN 集电极开路 30 V，（不含扩展）最大 100 mA，（不扩展）最大 20 mA， ― 外部输入 输入时间：2 ms (ON) / 20 ms (OFF) 或更长*1 部件扩展 最多可连接 17 个主装置 保护电路 极性反接保护、过电流保护、电涌吸收器 抗干扰装置数量 4 代表 TURBO / SUPER / ULTRA / MEGA（设置为“双倍”时，抗干扰装置数量将加倍） 外壳大小 H 32.6 mm × W 9.8 mm × L 78.7 mm 额定 电源电压 24 VDC (工作电压 10-30 VDC (包括纹波))、纹波 (P-P) 10 % 以下、2 类 或 LPS 额定值 功率消耗 正常：810 mW 或更少（30 V 时。24 V 时最大 28 mA，12 V 时最大 34 mA） 环境抗耐性 环境温度 -20 °C 至 +55 °C (无冻结)*2 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 耐冲击性 500 m/s2、X,Y,Z 方向各 3 次 材料 外壳 主装置与外壳材料：聚碳酸酯 电缆 PVC 重量 约 75 g 约 65 g 约 20 g *1 选择外部校准时间时，输入时间为 25 ms (ON) / 25 ms (OFF)。 型号 PS-N11P PS-N12P PS-N11CP PS-N12CP 类型 电缆 M8 连接器 输出型 PNP 主模组/扩展单元 主装置 扩展单元 主装置 扩展单元 I / O 控制输出 1 路输出 外部输入 1 路输入 无 1 路输入 反应时间 500 µs (TURBO) /1 ms (SUPER) /4 ms (ULTRA) /16 ms (MEGA) 输出选择 LIGHT-ON/DARK-ON (可用开关选择) 延时功能 计时器关闭 / 断开延时计时器 / 开启延时计时器 / 单次计时器，计时器持续时间可选择：1 ms 至 9999 ms，与设置值的最大误差：最大 ±10% 控制输出 PNP 集电极开路 30 V，（不含扩展）最大 100 mA，（不扩展）最大 20 mA， 外部输入 输入时间：2 ms (ON) / 20 ms (OFF) 或更长*1 部件扩展 最多可连接 17 个主装置 保护电路 极性反接保护、过电流保护、电涌吸收器 抗干扰装置数量 4 代表 TURBO / SUPER / ULTRA / MEGA（设置为“双倍”时，抗干扰装置数量将加倍） 外壳大小 H 32.6 mm × W 9.8 mm × L 78.7 mm 额定 电源电压 24 VDC (工作电压 10-30 VDC (包括纹波))、纹波 (P-P) 10 % 以下、2 类 或 LPS 额定值 功率消耗 正常：860 mW 或更少（30 V 时。24 V 时最大 30 mA，12 V 时最大 35 mA） 环境抗耐性 环境温度 -20 °C 至 +55 °C (无冻结)*2 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 耐冲击性 500 m/s2、X,Y,Z 方向各 3 次 材料 外壳 主装置与外壳材料：聚碳酸酯 电缆 PVC 重量 约 75 g 约 65 g 约 20 g *1 选择外部校准时间时，输入时间为 25 ms (ON) / 25 ms (OFF)。超小型放大器分离型光电传感器
*2 透过式传感器的最小检测物体指的是最大检测距离所能检测到的物体大小。
*3 附有连接器
*2 透过式传感器的最小检测物体指的是最大检测距离所能检测到的物体大小。
*3 附有连接器
(当检测距离为 70 mm 时)
(当检测距离为 10 mm 时)
(当检测距离为 50 mm 时)
*2 附有连接器
残留电压最大 1 V（输出电流为 10 mA 或更少时） / 2 V（输出电流为 10 至 100 mA 时）
Eco on 模式：700 mW 或更少（30 V 时。24 V 时最大 24 mA，12 V 时最大 27 mA）Eco Full 模式：490 mW 或更少（30 V 时。24 V 时最大 17 mA，12 V 时最大 20 mA）
*2 如果同时使用多个装置，则环境温度因下面的条件而异。使用安装支架将装置安装在 DIN 导轨上，并检查装置的输出电流是否为 20 mA 或更少。
连接一个或两个装置：-20 °C 至 +55 °C；连接 3 至 10 个装置：-20 °C 至 +50 °C；连接 11 至 16 个装置：-20 °C 至 +45 °C。

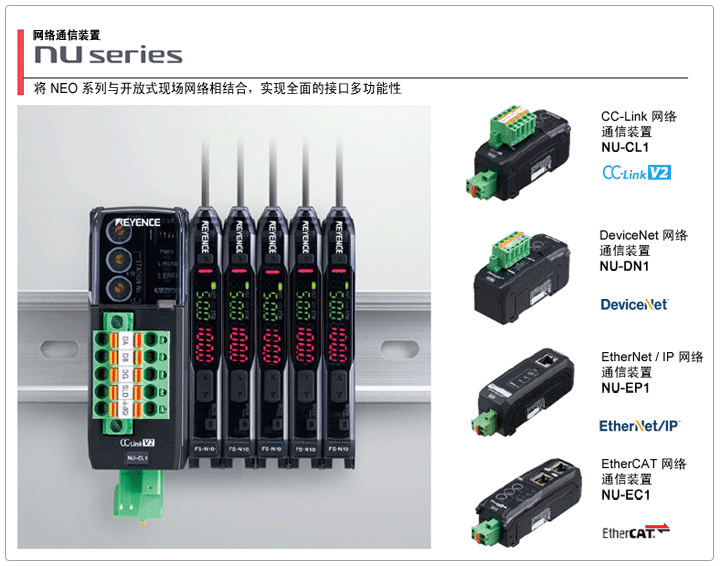

*3 当添加到 NU 系列通信装置时计为一个输出。
残留电压最大 1.2 V（输出电流为 10 mA 或更少时） / 2.2 V（输出电流为 10 至 100 mA 时）
Eco on 模式 (ALL) ：750 mW 或更少（30 V 时。24 V 时最大 26 mA，12 V 时最大 28 mA）
Eco Full 模式：540 mW 或更少（30 V 时。24 V 时最大 19 mA，12 V 时最大 21 mA）
*2 如果同时使用多个装置，则环境温度因下面的条件而异。使用安装支架将装置安装在 DIN 导轨上，并检查装置的输出电流是否为 20 mA 或更少。
连接一个或两个装置：-20 °C 至 +55 °C；连接 3 至 10 个装置：-20 °C 至 +50 °C；连接 11 至 16 个装置：-20 °C 至 +45 °C。
